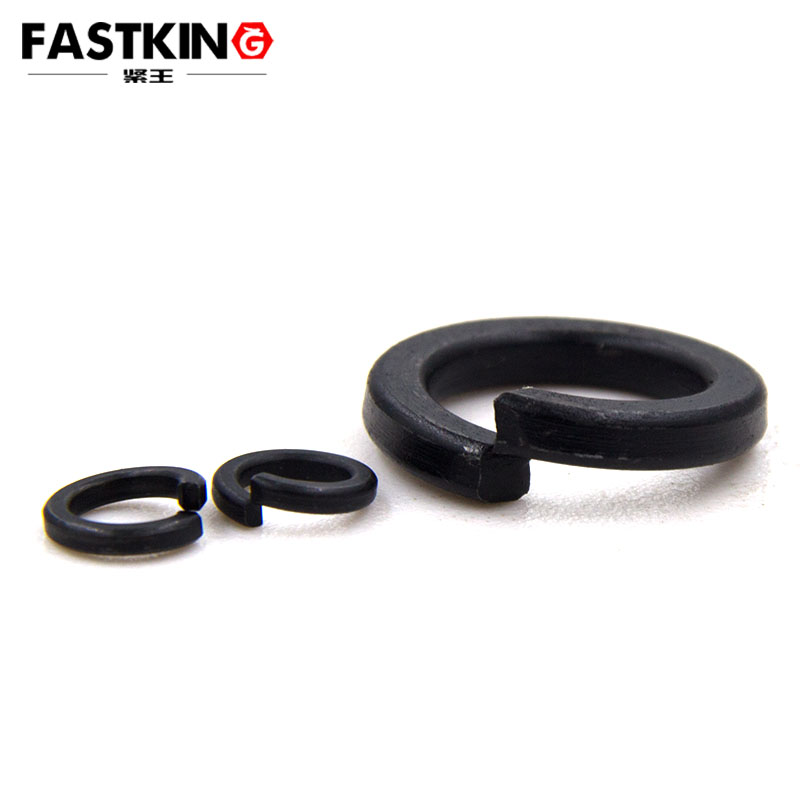

65MN彈簧鋼8級開口彈墊GB93

產品描述：在工業緊固防松體系中，65MN 彈簧鋼 8 級開口彈墊 GB93 憑借優異的彈性復位能力與高強度特性，成為應對振動、沖擊工況的核心部件。其以 65MN 彈簧鋼為基材（具備高彈性極限與抗疲勞性），符合 8 級強度等級（適配高強度螺栓連接），且嚴格遵循 GB93 標準的開口結構設計（通過彈性形變持續提供防松預緊力）。掌握科學的選型方法與裝配技巧，是提升連接可靠性、降低裝配成本的關鍵。

一、選型核心維度：精準匹配需求

1. 材質與強度適配：鎖定工況耐受性

65MN 彈簧鋼的核心優勢在于高彈性與抗疲勞性，可在 - 40℃~300℃溫度區間保持穩定性能，適用于工程機械、汽車底盤、重型電機等高頻振動場景。選型時需重點確認：

螺栓強度匹配：8 級開口彈墊需搭配 8.8 級及以上高強度螺栓（如 M8-M30 規格），避免因彈墊強度過高導致螺栓剪切失效，或強度不足引發彈墊永久變形（失去防松效果）。

環境適應性：若處于潮濕、輕度腐蝕環境（如戶外配電箱、水泵機組），需選擇表面鍍鋅（熱鍍鋅 / 電鍍鋅）的 65MN 彈墊，提升防銹能力；干燥工況（如機床內部連接）可選用本色彈墊，降低成本。

2. 尺寸標準對照：遵循 GB93 規范

GB93 標準明確規定了開口彈墊的內徑（d1）、外徑（d2）、厚度及開口寬度，選型時需根據螺栓公稱直徑精準匹配，避免 “大墊配小螺栓” 或 “小墊配大螺栓” 導致的防松失效：螺栓公稱直徑（M）

螺栓公稱直徑（M）	彈墊內徑 d1（mm）	彈墊外徑 d2（mm）	彈墊厚度 h（mm）
M8	8.4	16	2.5
M10	10.5	20	3
M12	12.5	24	3.5
M16	16.5	30	4.5
（注：數據源自 GB/T 93-1987《標準型彈簧墊圈》，實際選型需參照最新版本標準）

3. 工況需求篩選：聚焦防松與安裝效率

高頻振動場景（如汽車傳動軸連接）：優先選擇無毛刺、開口邊緣光滑的彈墊，避免裝配時劃傷螺栓螺紋；同時確認彈墊彈性系數（通常要求≥2000N/mm），確保長期振動后仍能保持預緊力。

批量裝配場景（如家電生產線）：推薦選用 “彈墊 + 平墊” 組合套件（65MN 彈墊搭配 200HV 平墊），減少單獨選型時間，且平墊可分散彈墊對被連接件的壓力，避免基材變形。

二、裝配優化技巧：提升效率與可靠性

1. 預處理：減少裝配隱患

清潔檢查：裝配前需清除彈墊表面油污、銹蝕（可用壓縮空氣吹掃或酒精擦拭），避免雜質導致彈墊彈性下降；同時檢查開口是否存在裂紋（65MN 鋼若存在裂紋，受力后易斷裂）。

方向確認：GB93 開口彈墊的 “開口朝向” 需與螺栓擰緊方向一致（如順時針擰緊螺栓，彈墊開口應順時針傾斜），確保擰緊時彈墊能順利發生彈性形變，而非被螺栓頭部擠壓變形。

2. 工具與扭矩控制：避免過度裝配

工具選擇：批量裝配推薦使用扭矩扳手（設定對應扭矩值，如 M12 螺栓搭配 8 級彈墊，推薦扭矩為 60-70N?m），避免手動扳手導致的扭矩不均（過松易松動，過緊易壓潰彈墊）。

裝配順序：當同時使用平墊與彈墊時，需遵循 “螺栓→彈墊→平墊→被連接件” 的順序（彈墊貼近螺栓頭部，平墊貼近被連接件），確保彈墊的彈性力能直接作用于螺栓，提升防松效果。

3. 后檢測：保障長期穩定

定期抽檢：對關鍵設備（如風電塔筒連接），建議每 3 個月抽檢彈墊彈性（可用拉力計測量彈墊壓縮量，若壓縮量超過初始厚度的 20%，需更換）。

三、常見問題解決方案

彈墊裝配后斷裂：多因螺栓扭矩過大或彈墊材質存在雜質，需降低扭矩至標準范圍（參照螺栓扭矩表），并更換合格 65MN 彈墊（要求供應商提供材質檢測報告）。
