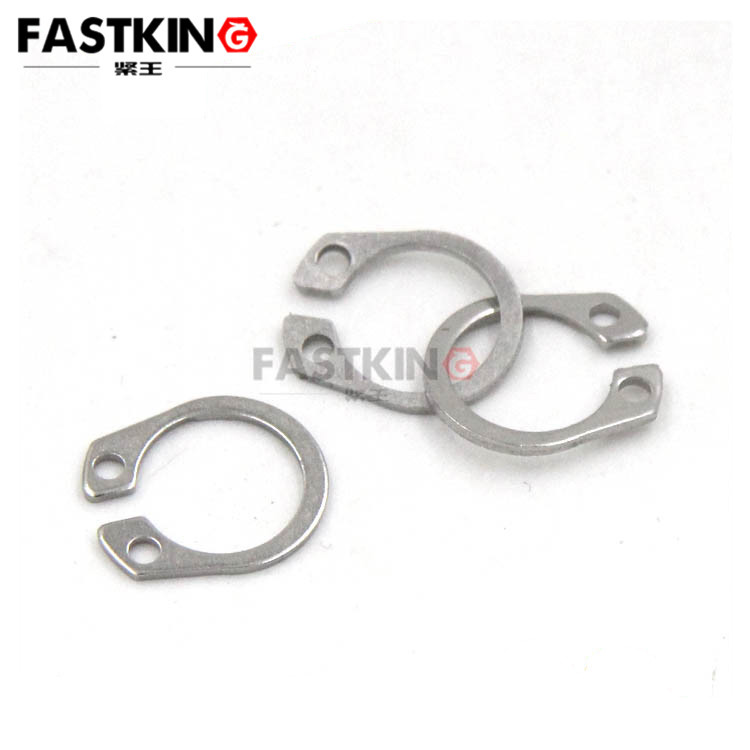

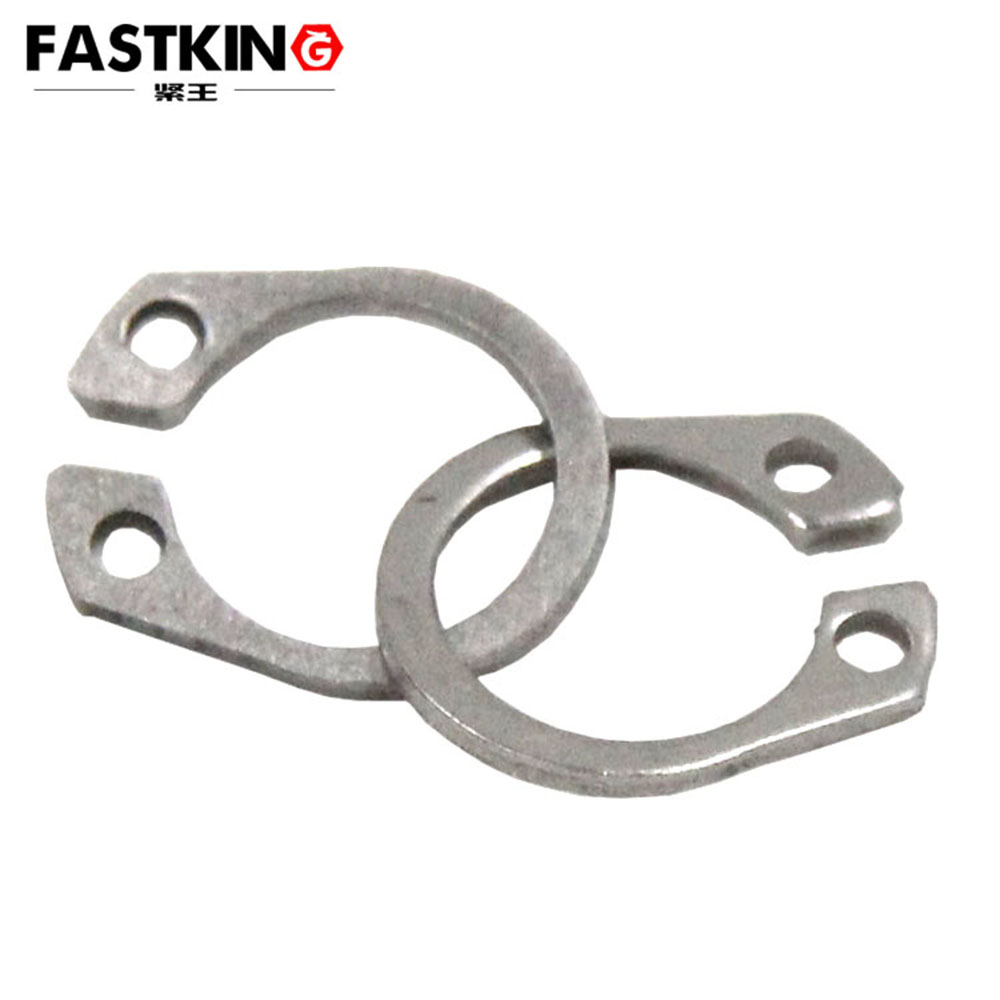

A型軸用彈性擋圈GB894.1/DIN471
- 產品描述：軸用彈性擋圈是一種安裝于槽軸上，用作固定零部件的軸向運動，這類擋圈的內徑比裝配軸徑稍小。安裝時須用卡簧鉗，將鉗嘴插入擋圈的鉗孔中，擴張擋圈，才能放入預先加工好的軸槽上。
軸用彈性擋圈 A 型的核心在于 “開口式環形結構與彈性形變適配”。它整體呈薄環形，環體一側設有單一開口，開口兩端常設計有微小的 “安裝耳”（部分型號無安裝耳，通過專用工具撐開開口），環體邊緣經過倒角處理，避免安裝時劃傷軸表面或被連接件。與軸用剛性擋圈相比，其最大差異在于 “彈性材質與開口設計”—— 彈性材質（如 65Mn 彈簧鋼）賦予擋圈良好的形變能力，開口設計使其無需從軸端套入，可直接通過工具撐開開口，橫向卡入軸上預設的環形槽內，大幅簡化裝配流程。以 M10 規格的軸用彈性擋圈 A 型為例，其外徑僅 15mm，厚度 1mm，重量不足 2g，能輕松適配軸徑較小、空間狹窄的場景（如微型電機軸、家電轉軸），不會與周圍部件產生干涉，完美契合 “微型化” 裝配需求。
軸用彈性擋圈 A 型的安裝方式極具 “便捷性與高效性”，這也是其廣泛應用的關鍵原因之一。安裝時無需復雜工具，只需使用專用卡簧鉗（內直口卡簧鉗）：將卡簧鉗的鉗口插入擋圈的開口或安裝耳內，輕輕用力撐開擋圈，使其內徑略大于軸徑，隨后將擋圈對準軸上的環形槽，松開卡簧鉗，擋圈便會依靠自身彈性恢復原狀，緊密貼合槽壁，完成安裝。整個過程僅需 3-5 秒，相較于軸用螺栓擋圈需擰動螺栓固定的方式，裝配效率提升 5-8 倍，尤其適合自動化生產線的批量裝配 —— 例如在汽車雨刮電機的生產中，每分鐘可完成數十臺電機軸的擋圈安裝，顯著降低人工成本與生產周期。此外，拆卸同樣便捷，只需再次用卡簧鉗撐開擋圈即可取下，且擋圈可重復使用（在彈性未衰減的情況下），進一步降低使用成本。
“精準軸向限位” 是軸用彈性擋圈 A 型的核心功能，其限位效果依賴于 “擋圈與軸槽的精準匹配”。根據 GB/T 894.1 標準，軸用彈性擋圈 A 型的內徑、外徑、厚度、開口寬度均有嚴格公差要求：以公稱直徑 d=12mm 的擋圈為例，內徑公差為 ±0.1mm，厚度公差為 ±0.05mm，確保擋圈卡入軸槽后，既不會因間隙過大導致松動，也不會因過盈量過大導致軸槽變形。當軸上零件（如齒輪、軸承、墊片）有軸向竄動趨勢時，擋圈會通過環體與軸槽的緊密貼合，形成剛性阻擋，限制零件的軸向位移。例如在電動工具（如手電鉆）的電機軸上，軸承外側裝有軸用彈性擋圈 A 型，當電機高速運轉時，軸承會受到軸向力，擋圈能有效阻止軸承竄動，確保電機的動平衡性能，避免因軸承偏移產生噪音或振動；在打印機的走紙輥軸上，擋圈則用于限位走紙輥的橡膠輪，防止橡膠輪在轉動時軸向移位，保障打印紙張的平整度。
在不同行業場景中，軸用彈性擋圈 A 型的 “適配性” 得到充分驗證，且需根據場景特性選擇合適的材質與規格。在普通工業場景（如機床附件、普通電機）中，多選用 65Mn 彈簧鋼材質的擋圈，經熱處理后硬度可達 HRC42-48，彈性良好且成本較低，能滿足常規載荷需求；在潮濕或輕度腐蝕場景（如衛浴設備、廚房家電），則需選用 304 不銹鋼材質的擋圈，其表面的氧化保護膜能抵御水汽、油污侵蝕，避免擋圈生銹導致彈性衰減；在食品機械、醫療器械等衛生要求較高的場景，會選用 316 不銹鋼材質的擋圈，具備更強的耐腐蝕性能，且符合食品接觸、醫療衛生標準，不會產生有害物質。規格選擇需重點關注 “軸槽尺寸”—— 擋圈的厚度需與軸槽深度一致（如擋圈厚度 1mm，軸槽深度也應為 1mm），確保擋圈安裝后不突出軸表面；擋圈的內徑需與軸槽處的軸徑匹配，過大易松動，過小則增加安裝難度。
軸用彈性擋圈 A 型也存在一定的 “使用局限”，需在選型時規避風險。首先，其承載能力有限，僅適合承受軸向靜載荷或輕微動載荷的場景，若軸向載荷過大（如重型機械的傳動軸），易導致擋圈變形或斷裂，此時需選用軸用剛性擋圈或其他限位方式；其次，耐溫性較差，普通彈簧鋼擋圈的耐溫上限約 150℃，不銹鋼擋圈約 200℃，無法用于高溫場景（如發動機排氣管軸）；最后，對軸槽的加工精度要求較高，若軸槽深度、寬度偏差過大，或軸槽表面粗糙度過高，會影響擋圈的安裝穩定性與限位效果，增加軸系故障風險。
盡管存在局限，軸用彈性擋圈 A 型仍是工業裝配中 “性價比最高的微型限位件” 之一。從微型電機到大型家電，從汽車零部件到醫療器械，它以 “小而精” 的特性，守護著無數軸類零件的軸向穩定，成為軸系傳動中不可或缺的 “微型衛士”。隨著制造業向 “輕量化”“微型化” 方向發展，軸用彈性擋圈 A 型也在不斷升級 —— 例如采用激光切割提升尺寸精度，引入新型彈性合金材料增強耐溫性與耐腐蝕性，以適應更嚴苛的應用場景。未來，它將繼續以高效、便捷、低成本的優勢，在工業緊固領域發揮重要作用，為軸系裝配的穩定與高效提供堅實保障。
