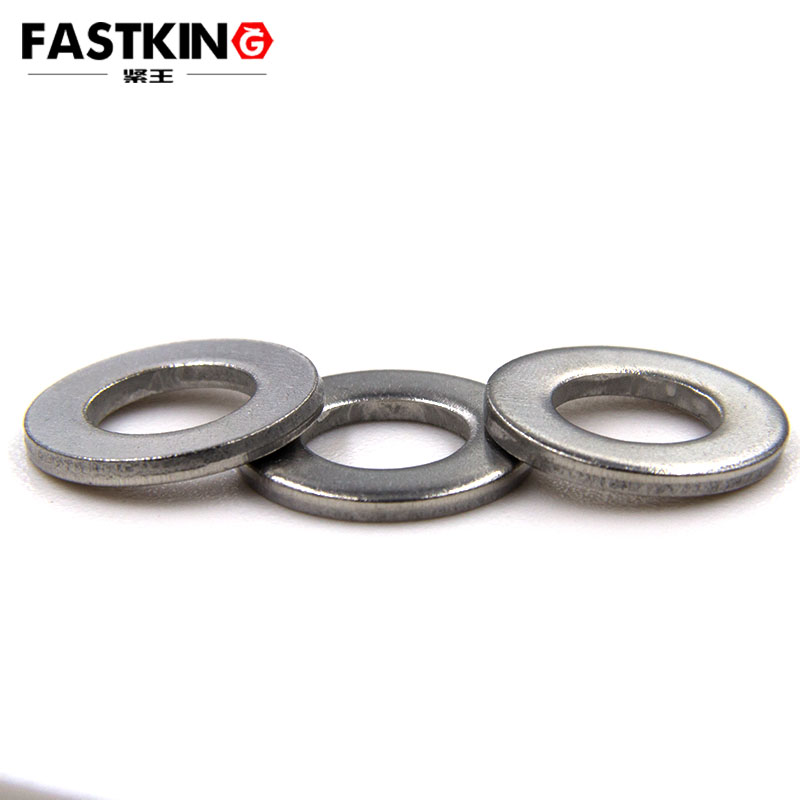

M3M6-M20不銹鋼304平墊200HV平墊圈平墊片
- 產品描述：M3M6-M20不銹鋼304平墊200HV平墊圈平墊片圓片介子DIN125
尺寸標準解析
200HV 平墊圈的尺寸標準遵循多項國際與國家標準，常見如 ISO 7090、GB/T 97.1 等。這些標準對墊圈的內徑（d1）、外徑（d2）和厚度進行了明確規范，且根據所適配螺栓的公稱直徑不同，劃分出一系列規格。
以 ISO 7090 標準為例，當適配 M5 螺栓時，墊圈內徑 d1 公稱值為 5.30mm，允許范圍在 5.30 - 5.48mm；外徑 d2 公稱值 10.00mm，范圍是 9.64 - 10.00mm；厚度 h 公稱值 1mm，公差為 ±0.1mm。而在 GB/T 97.1 標準下，M5 平墊圈內徑為 5.3mm，外徑 10mm，厚度 1mm 。不同標準間尺寸可能存在細微差異，實際選用時需嚴格參照設計要求與應用場景適配的標準。
此外，部分非優選尺寸也有對應標準，如適配 M14 螺栓的平墊圈，在相關標準中也詳細規定了其內徑、外徑與厚度參數，以滿足特殊裝配需求。
應用場景適配
機械制造領域
在通用機械的組裝中，200HV 平墊圈廣泛用于螺栓與被連接件之間。如機床床身與底座的連接，通過在螺栓上安裝合適尺寸的 200HV 平墊圈，可增大螺栓頭部或螺母與床身、底座的接觸面積，均勻分散緊固力，防止局部壓力過大導致材料變形，保障機床整體結構穩固，確保加工精度。在電機外殼裝配時，平墊圈能避免螺栓擰緊過程中對電機外殼表面造成刮擦、損傷，同時起到輔助防松作用，減少因振動導致的螺栓松動風險，保障電機穩定運行。
建筑與裝修行業
在建筑結構件連接中，如鋼結構框架的拼接，220HV 平墊圈配合高強度螺栓使用，可有效傳遞載荷，增強連接節點的可靠性。在墻面裝飾板安裝時，使用平墊圈能使螺絲緊固力均勻分布在裝飾板表面，避免板材因局部受力不均而開裂或變形，提升裝修質量與美觀度。對于木質門窗安裝，平墊圈可防止螺絲陷入木材，確保門窗開合順暢，且起到一定防潮作用，延長門窗使用壽命。
電子設備組裝
電子設備內部元件的固定對墊圈精度與材質要求較高。200HV 平墊圈因其硬度適中、尺寸精準，常用于電路板固定、外殼組裝等環節。在筆記本電腦內部，硬盤、主板等部件通過螺絲和平墊圈固定，平墊圈能防止螺絲松動影響電子元件電氣連接穩定性，同時避免螺絲擰緊過度損壞脆弱的電子元件，保障設備正常運行。
選擇與使用建議
選擇 200HV 平墊圈時，首先需依據螺栓公稱直徑精準匹配尺寸規格，確保墊圈內徑略大于螺栓直徑，外徑能有效覆蓋被連接件的承壓區域。材質方面，若處于潮濕、腐蝕環境，優先選用不銹鋼材質的 200HV 平墊圈；常規干燥環境，碳鋼材質即可滿足需求。安裝時，應保證墊圈表面清潔無雜質，光滑面朝向被連接件，以減少摩擦阻力，粗糙面與螺母或螺栓頭部接觸，增強摩擦力防止松動。同時，使用合適工具按規定扭矩?cái)Q緊螺栓，確保平墊圈發揮最佳性能。
