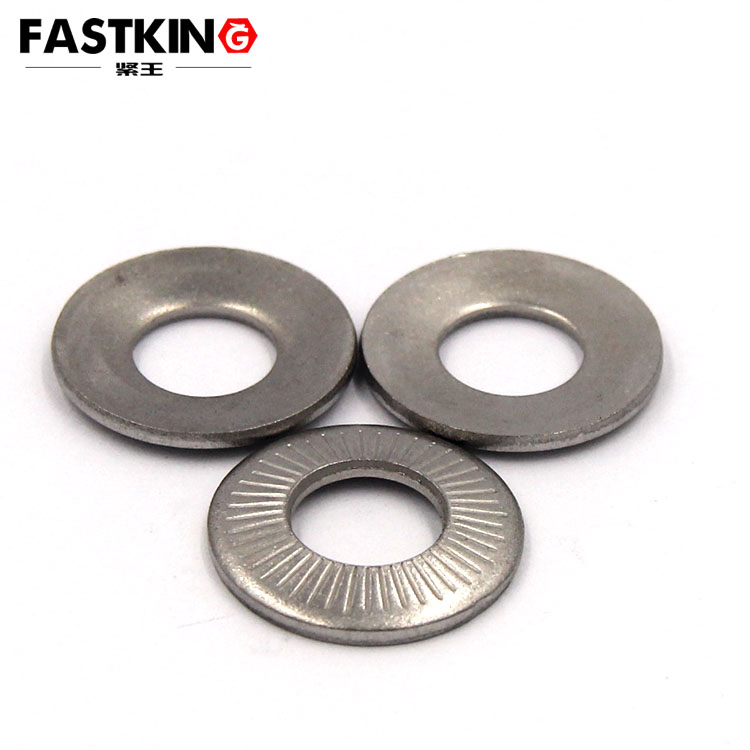

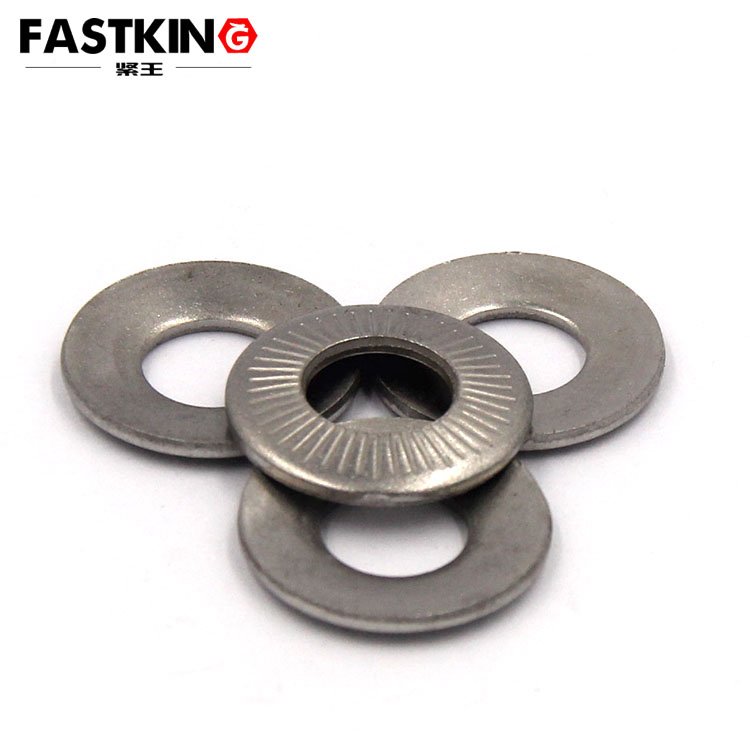

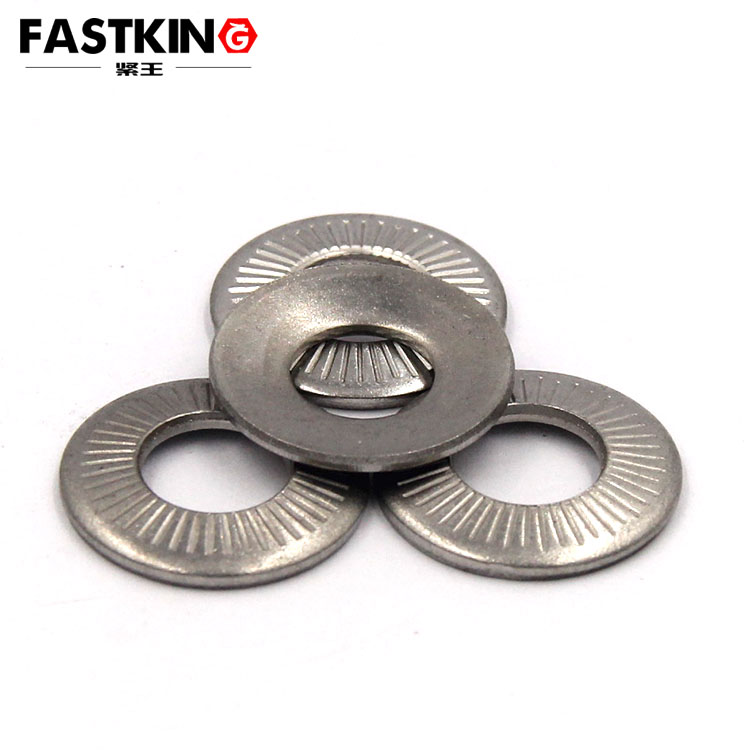

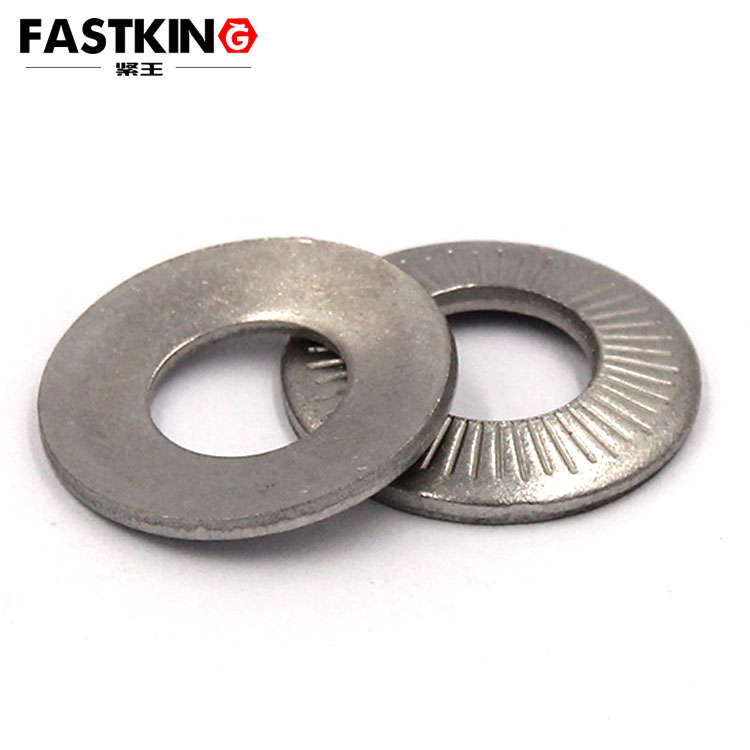

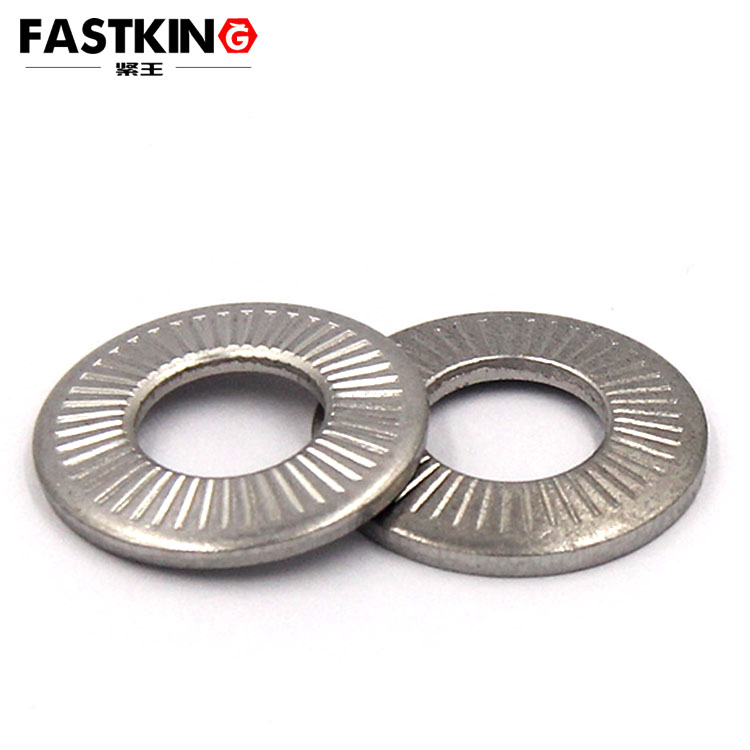

碟形墊圈DIN6796

產品描述：碟形彈簧墊片可以通過將由不同片數碟簧組成的疊合組合彈簧或不同厚度的單片碟簧組合成碟簧組來獲得遞增的載荷特性曲線，在這種情況下，彈簧組達到壓平位置或極限行程后，單片彈簧或組合彈簧將不再對彈簧組的變形產生影響。

常規平墊圈僅能實現壓力分散與表面保護，而碟形彈簧墊片憑借獨特的碟狀結構與組合設計，打破了 “單一載荷特性” 的局限 —— 通過將不同片數的疊合組合彈簧或不同厚度的單片碟簧搭配成碟簧組，可精準獲得遞增的載荷特性曲線，既能應對設備運行中的動態載荷變化，又能在達到壓平位置或極限行程后保持結構穩定性，成為風電設備、重型機械、航空航天等領域 “柔性調節” 與 “可靠緊固” 的核心部件。

碟形彈簧墊片的核心優勢源于其 “碟狀結構與組合邏輯”。單片尾形彈簧墊片呈錐形碟狀，由金屬板材（多為彈簧鋼、不銹鋼）經沖壓、熱處理制成，其獨特的幾何形態使其具備 “非線性載荷特性”—— 當受到軸向壓力時，墊片的變形量與載荷并非線性關系，而是隨著壓縮量增加，載荷增長速率逐漸加快。這種特性使其區別于普通圓柱彈簧的 “線性載荷”，為組合成遞增載荷曲線奠定基礎。而通過 “疊合組合” 或 “單片搭配” 的方式，可進一步放大這一特性：疊合組合是將多片相同規格的碟簧同向疊放（稱為 “疊合組”），此時碟簧組的總變形量等于單片變形量的總和，而載荷與單片一致，適合需要大變形量的場景；若將不同片數的疊合組合彈簧再反向疊放（稱為 “對合組”），則能使載荷隨變形量遞增的速率顯著提升，形成陡峭的遞增載荷曲線；此外，將不同厚度的單片碟簧按特定順序組合，利用不同厚度碟簧的剛度差異（厚碟簧剛度大、薄碟簧剛度?。?，也能實現載荷從低到高的階梯式遞增，滿足不同階段的載荷需求。

“遞增載荷特性曲線” 是碟形彈簧墊片的核心價值所在，其關鍵在于 “載荷隨變形量動態適配”。在工業設備中，許多部件的載荷會隨運行狀態變化：例如風電設備的主軸軸承，在風速較低時，軸承承受的徑向載荷較小，此時碟簧組只需提供較低載荷即可維持預緊力；當風速升高，主軸轉速加快，軸承載荷增大，碟簧組則需同步提升載荷，防止軸承因預緊力不足出現間隙。而由不同片數疊合組合彈簧組成的碟簧組，其遞增載荷曲線恰好能匹配這種動態變化 —— 低變形階段（對應低載荷），剛度較小的疊合組合先受力變形，提供基礎預緊力；隨著變形量增加（對應載荷增大），剛度較大的疊合組合開始參與受力，使整體載荷快速遞增，始終與設備的實際載荷需求保持一致。這種 “按需調節” 的特性，避免了普通墊圈 “載荷固定” 導致的要么預緊力不足、要么過度壓緊的問題，大幅提升了連接結構的適應性與穩定性。

更重要的是，當碟簧組達到壓平位置或極限行程后，其性能會進入 “穩定鎖定” 狀態 —— 此時單片彈簧或組合彈簧已完全壓縮至平面狀態，無法再產生額外變形，即便設備載荷繼續增大（在安全范圍內），碟簧組的整體載荷也不會再顯著變化，更不會對變形產生影響。這一特性為設備提供了 “過載保護”：例如在重型機械的液壓系統中，若液壓油壓力突然升高，超過預設值，碟簧組會迅速壓縮至極限行程，此時即便壓力繼續上升，碟簧組也不會因過度變形損壞，而是保持穩定載荷，避免液壓部件因過載受損；在航空發動機的管路連接中，當發動機啟動時，管路受熱膨脹產生軸向位移，碟簧組壓縮至壓平位置后，位移不再增加，防止管路因過度拉伸出現泄漏，保障發動機安全運行。這種 “可調節 + 防過載” 的雙重特性，使碟形彈簧墊片在高風險、高載荷場景中成為不可或缺的安全保障。

在具體行業應用中，碟形彈簧墊片的組合設計與遞增載荷特性得到充分驗證。在軌道交通領域，列車的轉向架與輪對連接部位，需應對列車啟動、制動、轉彎等不同工況下的載荷變化：啟動時，輪對承受的牽引力較小，碟簧組（由 3 組疊合組合彈簧組成）提供低載荷預緊力；制動時，輪對受到巨大的制動力，碟簧組壓縮量增加，載荷快速遞增，確保輪對與轉向架的連接無間隙；當制動載荷達到極限，碟簧組壓平，載荷穩定，避免輪對因過載變形。這種設計使轉向架的維護周期延長至 80 萬公里以上，大幅降低運維成本。

在石油化工領域，高壓反應釜的法蘭連接是關鍵密封部位，反應釜內介質壓力會隨反應進程波動（從常壓升至 10MPa 以上）。若使用普通墊片，低壓力時密封易泄漏，高壓力時法蘭易被壓傷；而由不同厚度單片碟簧組成的碟簧組，其遞增載荷曲線能精準匹配壓力變化：低壓力階段，薄碟簧受力變形，提供基礎密封力；壓力升高時，厚碟簧逐漸參與，密封力遞增；當壓力達到最大值，碟簧組壓平，密封力穩定，既保證密封效果，又避免法蘭損傷。此外，在反應釜降溫過程中，法蘭收縮產生反向位移，碟簧組則能從壓平狀態回彈，釋放部分載荷，防止法蘭因過度收縮出現裂紋，兼顧了密封可靠性與結構安全性。

從材料選擇來看，碟形彈簧墊片需兼顧剛度、耐腐蝕性與耐溫性。常規工業場景（如普通機械、汽車底盤）多采用 65Mn 彈簧鋼，經淬火回火處理后，硬度可達 HRC42-48，剛度適中且成本較低；在耐腐蝕場景（如海洋設備、化工管道），則選用 304 或 316 不銹鋼，其表面的氧化保護膜能抵御鹽霧、酸堿介質侵蝕，確保載荷特性長期穩定；在高溫場景（如航空發動機、電站鍋爐），則采用高溫合金（如 Inconel 718），可在 600℃以上環境中保持良好的彈性與剛度，避免高溫導致的載荷衰減。

盡管碟形彈簧墊片的結構比普通墊圈復雜，但其通過組合設計實現的遞增載荷特性，為工業緊固提供了 “柔性調節” 的新方案。從動態載荷適配到過載保護，從多工況兼容到長周期穩定，碟形彈簧墊片以 “小部件” 的靈活設計，解決了大設備的復雜載荷難題。隨著工業設備向高參數、高可靠性方向發展，碟形彈簧墊片的組合方式將更加精細化（如結合有限元分析優化片數與厚度搭配），其應用場景也將進一步拓展，持續為工業緊固系統注入 “動態適配” 的核心力量。
