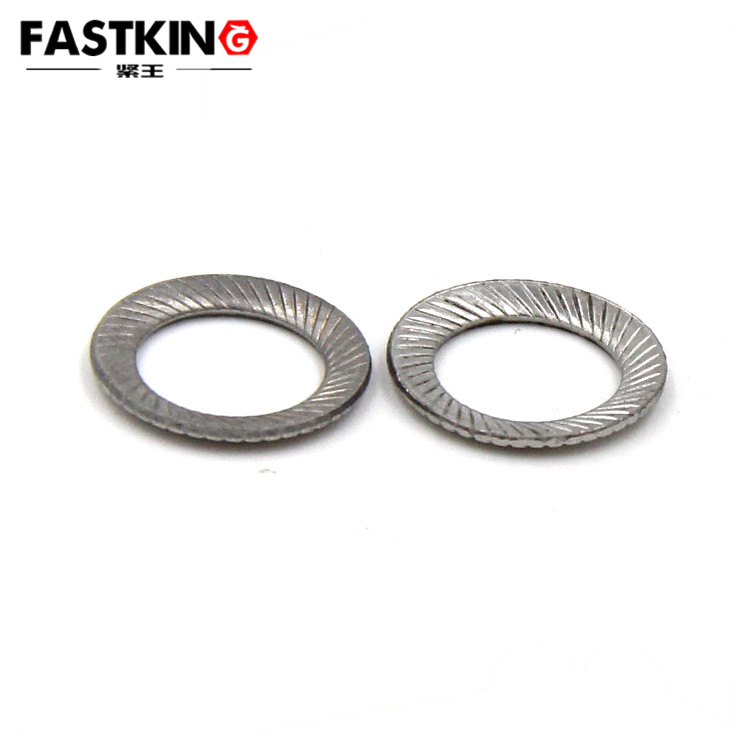

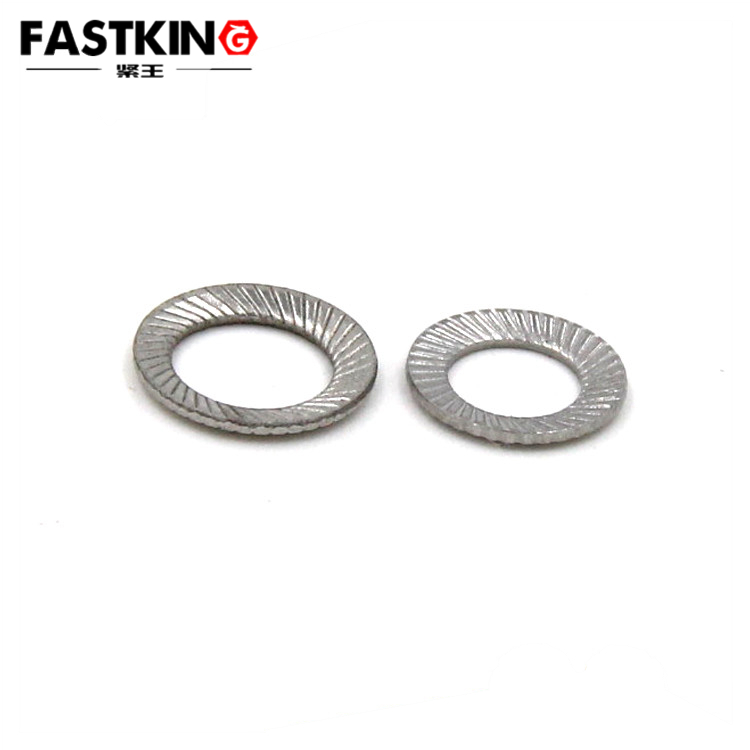

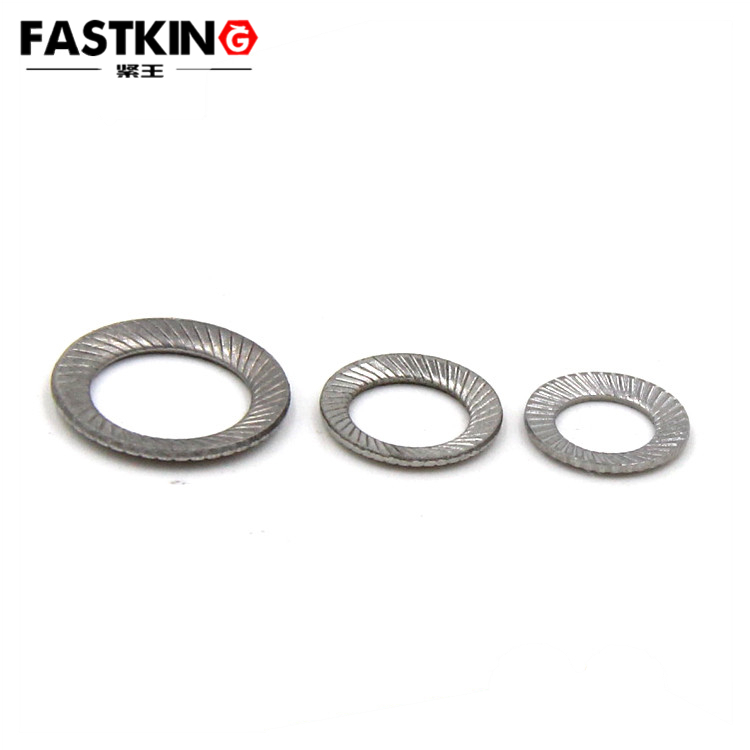

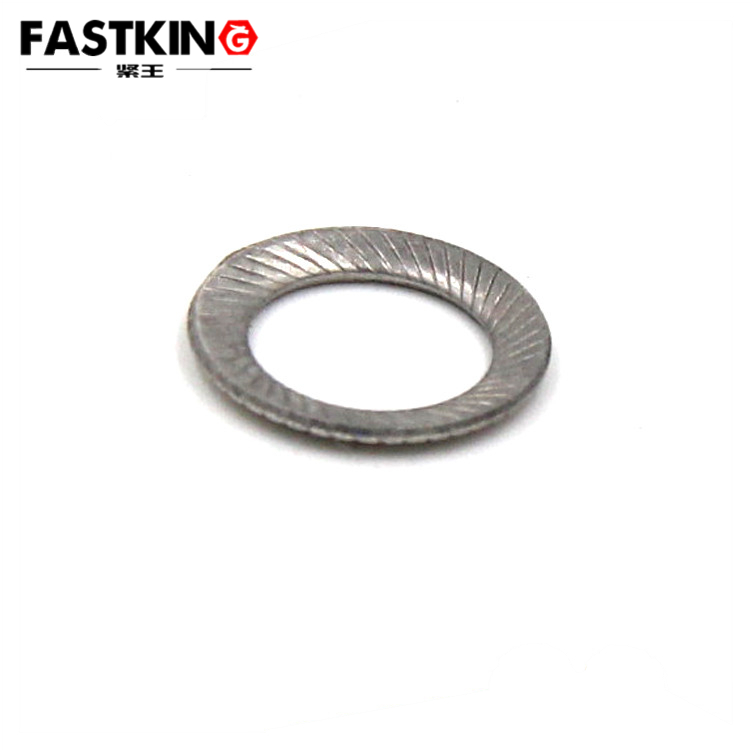

304雙面齒鎖緊墊圈DIN9250,鎖緊墊片
- 產品描述：雙面齒碟形防松墊圈DIN9250， 雙面齒防滑墊圈，又叫防滑、安全、鎖緊墊片。齒面安全墊圈解決了螺釘連接的安全問題。
一、304 雙面齒鎖緊墊圈 DIN9250：標準與核心定義
1. 基礎參數與執行標準
- 標準代號：DIN9250（德國工業標準，是雙面齒鎖緊墊圈的核心參考標準，同時可兼容 JB/ZQ4340（中國重型機械行業標準））；
- 材質規格：304 不銹鋼（含 18% 鉻、8% 鎳，抗拉強度≥520MPa，屈服強度≥205MPa，具備優異耐腐蝕性與力學穩定性，符合食品接觸級、醫療設備級材質要求）；
- 產品別名：雙面齒防滑墊圈、防滑墊片、安全鎖緊墊片（因 “雙面齒咬合防松” 特性得名，不同行業場景中稱呼略有差異，但核心結構與功能一致）。
2. 詳細定義與防松原理
（1）產品定義
304 雙面齒鎖緊墊圈 DIN9250 是一種通過 “雙面齒牙機械咬合” 實現防松的緊固輔助部件，主要解決螺釘 / 螺栓連接在振動工況下的松弛問題。其區別于普通平墊、彈墊的核心在于：上下兩面均設計有細密鋸齒狀凸齒（齒高 0.1-0.3mm，齒距 0.5-1mm，具體參數依 DIN9250 標準下的規格而定），齒牙角度與深度經過精密計算，確保與被連接件、螺栓 / 螺母底面形成穩定咬合。
（2）防松原理（結合 DIN9250 標準設計）
該墊圈通常為 “兩片一組” 配合使用，裝配時需遵循以下標準流程，以實現 100% 鎖緊效果：
- 裝配定位：將兩片墊圈的內側斜齒面相對放置，外側放射狀凸紋面分別朝向螺栓 / 螺母底面與被連接件表面；
- 咬合形成：擰緊螺栓時，外側凸紋面與接觸面產生擠壓，齒牙嵌入被連接件表層（軟質基材如鋁合金）或與螺栓 / 螺母底面齒槽咬合（硬質基材如碳鋼），形成初始機械鎖止；
- 振動應對：當連接件受振動導致螺栓有松動趨勢時，僅允許兩片墊圈的內側斜齒面相對錯動，錯動過程中產生向上的 “抬升張力”，抵消螺栓松動的軸向力，從而阻止螺栓回轉，保持預緊力穩定。
此外，DIN9250 標準還對墊圈的尺寸公差（如內徑公差 + 0.1-+0.3mm、外徑公差 - 0.2-0mm）、齒牙硬度（≥HV300）等進行了明確規范，確保不同廠商生產的產品具備互換性。
3. 關聯產品：雙齒面碟簧防松墊圈（S/VS 系列）
需注意，304 雙面齒鎖緊墊圈 DIN9250 與 “雙齒面碟簧防松墊圈” 雖同屬齒面防松類產品，但存在結構差異：
- 雙齒面碟簧防松墊圈：帶有碟形曲面（具備彈性形變能力），分為 S 系列（輕型）與 VS 系列（重型），主要通過 “彈性 + 齒面咬合” 雙重防松，適配更惡劣的沖擊工況（如船舶發動機）；
- 304 雙面齒鎖緊墊圈 DIN9250：為平面結構，無碟形彈性，依賴純機械咬合防松，適配中低振動場景（如電子設備、食品機械），兩者可根據振動強度與載荷需求選擇。
二、行業應用場景：適配多領域的防松需求
基于 304 材質的耐蝕性與 DIN9250 標準的防松可靠性，該墊圈廣泛應用于以下行業，尤其適合潮濕、振動、潔凈等特殊工況：行業應用：環保設備、醫療設備、通訊設備、電力設施、電子產品、食品機械、石油化工、船舶裝配、泵閥管道、建筑幕墻、露天場合等。
三、常見疑問：不銹鋼螺絲為何有磁性？
在采購 304 雙面齒鎖緊墊圈時，用戶常困惑于 “不銹鋼產品帶磁性” 的問題，實際原因如下：
- 磁性來源：304 不銹鋼為奧氏體不銹鋼，常溫下無磁性，但經冷鐓（成型工藝）、冷軋（厚度加工）后，金屬內部分子排列由 “無序奧氏體” 轉變?yōu)?“部分馬氏體”（馬氏體具備鐵磁性），導致產品帶有微磁性（磁感應強度通常＜100GS，遠低于碳鋼）；
- 性能影響：這種微磁性僅為物理特性變化，不會改變 304 不銹鋼的化學成分（如鉻、鎳含量）與耐腐蝕性，也不影響其力學性能（如抗拉強度、彈性），完全符合工業使用要求，無需擔心材質質量問題。
四、生產企業參考：珠海佳力五金制品有限公司
若需采購 304 雙面齒鎖緊墊圈 DIN9250 或其他緊固件，可參考珠海佳力五金制品有限公司，其產品與服務優勢如下：
- 企業資質：成立于 2008 年，專注工業緊固件生產銷售，具備非標定制能力；
- 產品范圍：涵蓋 304 雙面齒鎖緊墊圈（符合 DIN9250、GB 標準）、外六角螺絲、內六角螺絲、12.9 級高強度螺絲、各類墊圈（平墊、彈墊、花色墊圈）、扳手等，可滿足多行業需求；
- 標準合規：產品遵守國標（GB）、德標（DIN）、美標（ANSI）、英標（BS）及國際標準，質量可控；
- 服務行業：長期服務汽車、電子、醫療設備、船舶、化工、建筑等領域，可提供材質報告、檢測證書等全套資料，支持圖紙定制非標產品，歡迎業務咨詢。
