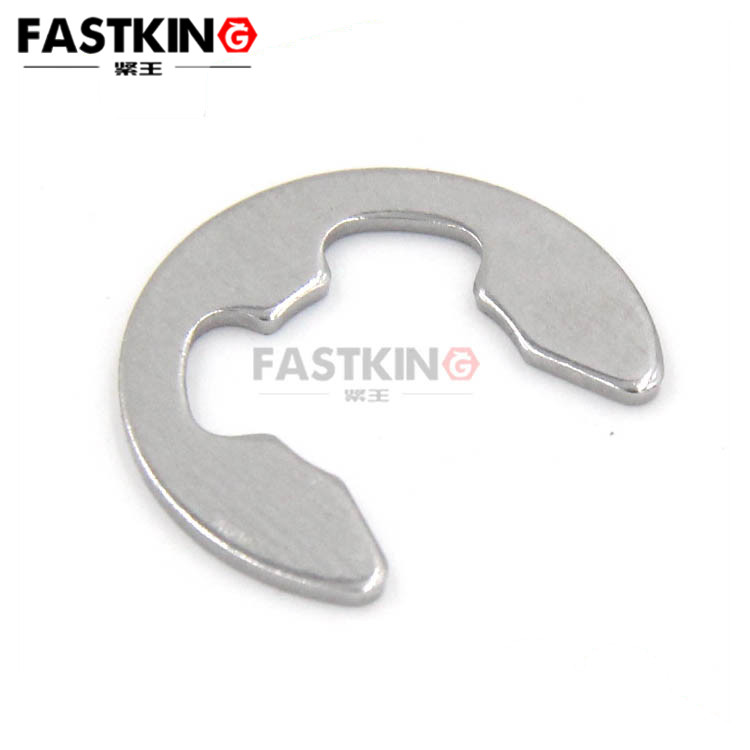

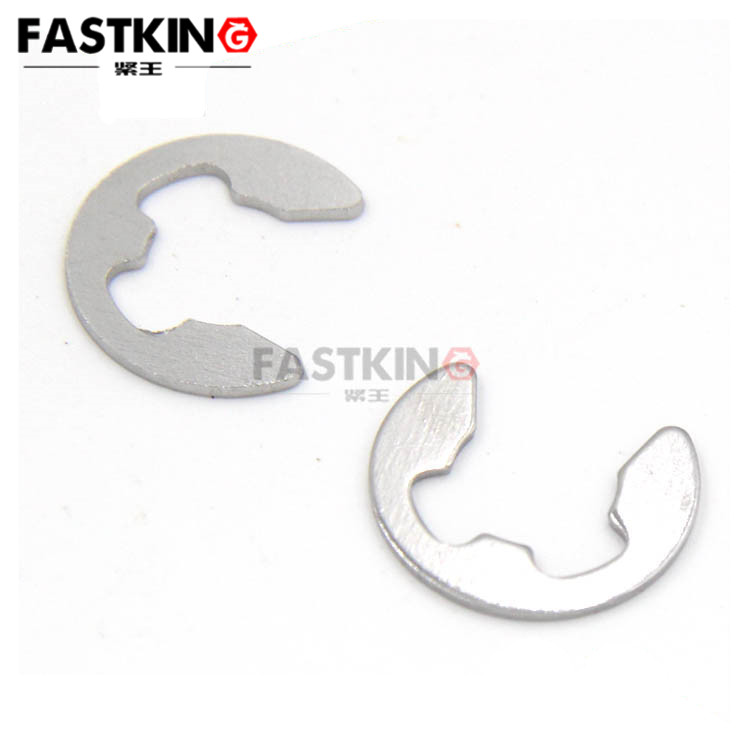

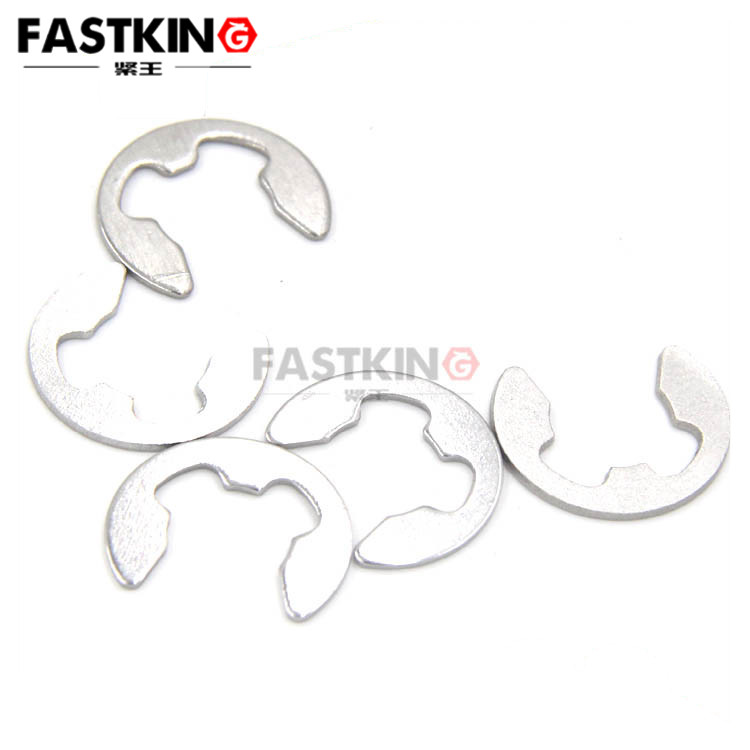

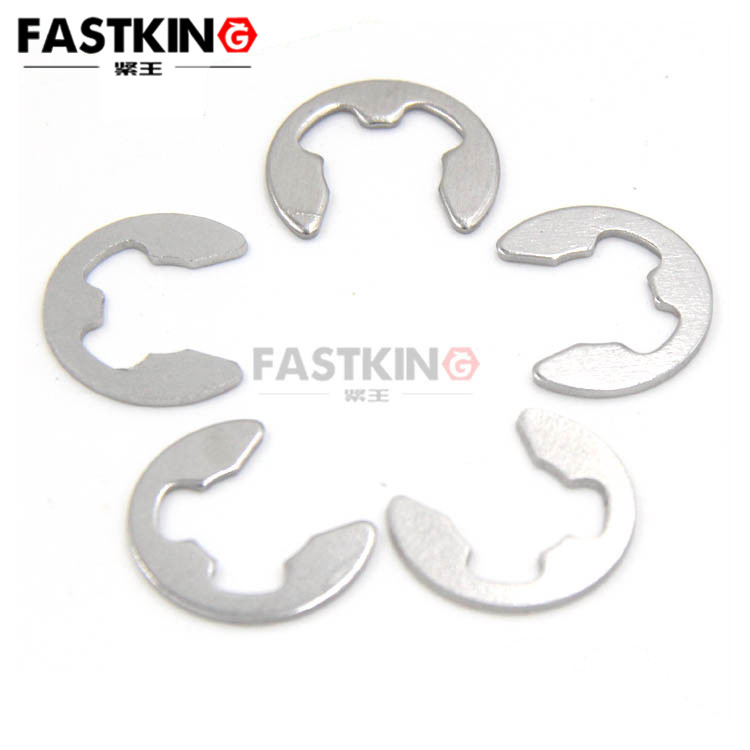

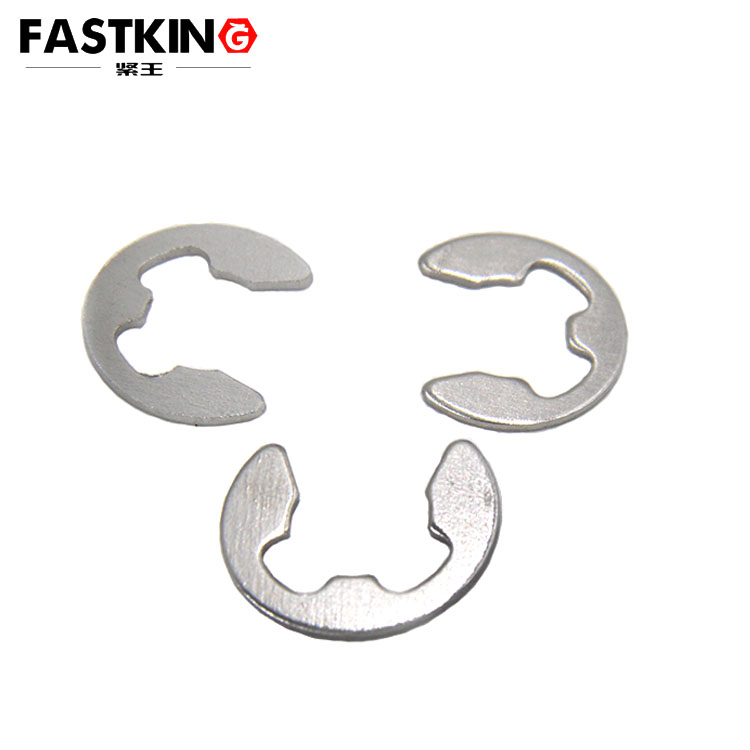

開口擋圈DIN6799
- 產品描述：304不銹鋼開口擋圈DIN6799用處極其廣泛，農業工業汽車業等，只要有軸承旋轉就可能用到擋圈。材質65MN，不銹鋼，碳鋼/標準GB896， DIN6799
開口卡扣多采用塑料（如尼龍 66、PP）或彈性金屬（如彈簧鋼）制成，核心結構為帶開口的環形或 U 形，通過開口處的彈性形變實現 “扣合固定”。其設計精髓在于 “低裝配阻力 + 高貼合度”—— 塑料材質的開口卡扣重量輕（單顆重量常不足 1g）、成本低，適合輕量化、無腐蝕的室內場景，如家電內部線束固定：在冰箱、空調的電路板與殼體之間，尼龍開口卡扣可通過彈性形變扣合在線束卡槽內，將線束整齊固定，避免因設備振動導致線束移位、磨損；金屬材質的開口卡扣則憑借更高強度，適配小型部件的軸向限位，如微型電機的軸承端蓋固定，卡扣開口處的倒刺結構扣合后不易脫落，確保端蓋與電機殼體緊密貼合。
這類卡扣的適配性極強，可根據被固定件的尺寸（如線束直徑、部件厚度）定制開口寬度與環形內徑，且安裝無需工具 —— 工人只需用手指捏住開口兩端，使其產生形變后套入目標位置，松開后卡扣便會依靠彈性恢復原狀，完成固定。不過其局限性也較為明顯：塑料卡扣耐溫性較差（通常耐溫≤120℃），無法用于高溫場景；金屬卡扣則需避免腐蝕性環境，以防彈性衰減導致固定失效。
開口卡環：軸類零件的 “環形限位衛士”
開口卡環又稱 “開口彈性卡環”，多采用彈簧鋼、不銹鋼（304/316）制成，結構為帶單一開口的環形，環體邊緣常設計有防滑凸起或倒角，核心功能是 “軸上零件的軸向限位”。與閉合卡環相比，開口設計使其無需從軸端套入，可直接通過開口處的彈性擴張，橫向卡入軸上預設的環形槽內，大幅簡化裝配流程 —— 尤其在軸類零件已預裝其他部件（如齒輪、軸承）的場景中，開口卡環無需拆卸原有零件即可完成安裝，顯著提升裝配效率。
在汽車傳動系統中，開口卡環的應用最為典型：傳動軸上的滑動齒輪需沿軸向移動以實現換擋，軸上預設的環形槽內便裝有不銹鋼開口卡環，卡環通過自身彈性緊密貼合槽壁，既限制齒輪的最大移動行程，又避免齒輪滑動時產生徑向晃動；在電動工具（如電鉆、電鋸）的電機軸上，開口卡環則用于軸承限位，防止電機高速運轉時軸承因軸向力發生竄動，保障傳動精度。選型時需重點關注卡環的 “開口間隙” 與 “厚度”—— 開口間隙過大易導致卡環安裝后松動，過小則會增加裝配難度；厚度需與軸上環形槽的深度匹配，確保卡環安裝后不突出軸表面，避免干涉其他部件。
開口卡簧：高精度場景的 “彈性定位專家”
開口卡簧（又稱 “軸用開口擋圈”）是四種零件中精度最高的一類，嚴格遵循國家標準（如 GB/T 894.1）生產，材質以彈簧鋼、不銹鋼為主，結構為帶開口的薄環形，環體邊緣經過精密磨削，厚度公差可控制在 ±0.02mm 以內，核心功能是 “高精度軸向定位”。與開口卡環相比，其差異主要體現在 “厚度更薄”“定位精度更高”—— 卡簧厚度通常僅 0.5-2mm，適合空間緊湊、對定位精度要求嚴苛的場景，如醫療器械中的精密傳動部件：牙科手機（高速渦輪鉆）的傳動軸上，開口卡簧需限位渦輪葉片，葉片與傳動軸的配合間隙僅 0.01-0.03mm，卡簧的高精度厚度確保葉片不會因卡簧過厚產生卡頓，也不會因過薄導致定位失效。
在工業電機領域，開口卡簧同樣不可或缺：伺服電機的轉子軸與端蓋之間，卡簧卡入軸槽后，可將轉子的軸向竄動量控制在 0.05mm 以內，保障電機運轉時的動平衡性能，避免因竄動產生噪音、振動。安裝時需使用專用卡簧鉗（內直口或外直口），通過鉗口撐開卡簧開口，使其卡入預設槽內，雖需專用工具，但定位精度遠高于普通開口卡環，是高精度設備的 “首選限位件”。
開口擋卡：重型場景的 “強力阻擋件”
開口擋卡（又稱 “開口擋圈”“重型開口卡”）是四種零件中強度最高的一類，多采用高強度合金 steel（如 65Mn、鉻釩鋼）制成，經熱處理后硬度可達 HRC45-55，核心結構為帶開口的厚壁環形，環體兩側常設計有加強筋，部分型號還帶有耳片，方便安裝時施加外力，核心功能是 “重型部件的軸向阻擋”。與前三種零件相比，其顯著特點是 “承載能力強”“抗沖擊性好”，適合載荷大、振動劇烈的重型場景，如工程機械的液壓油缸：油缸活塞桿上需安裝開口擋卡，阻擋活塞的最大行程，避免活塞與缸底硬性碰撞，擋卡的
