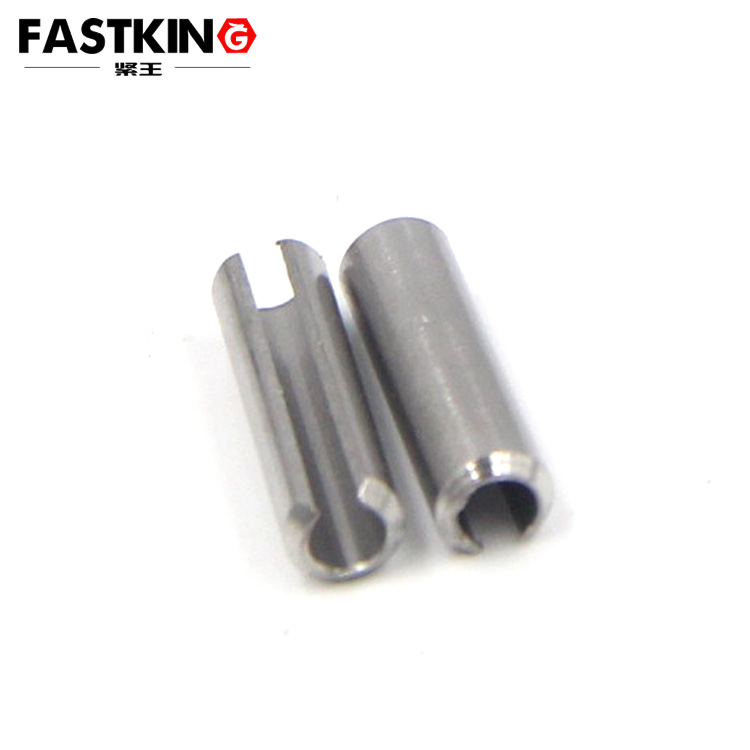

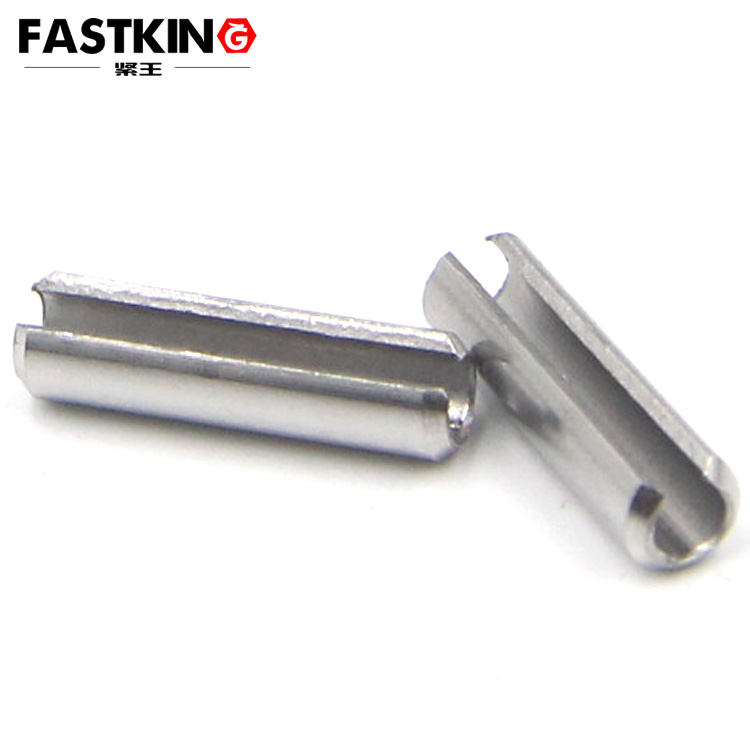

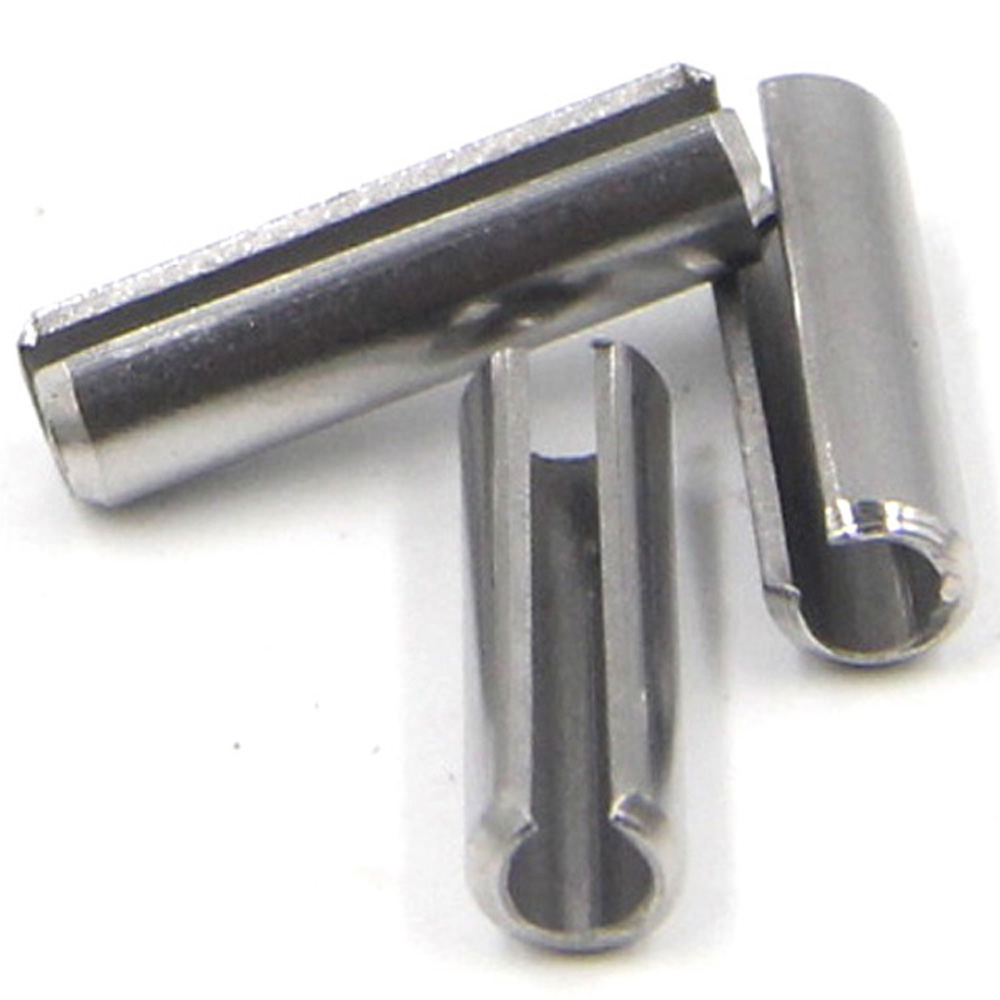

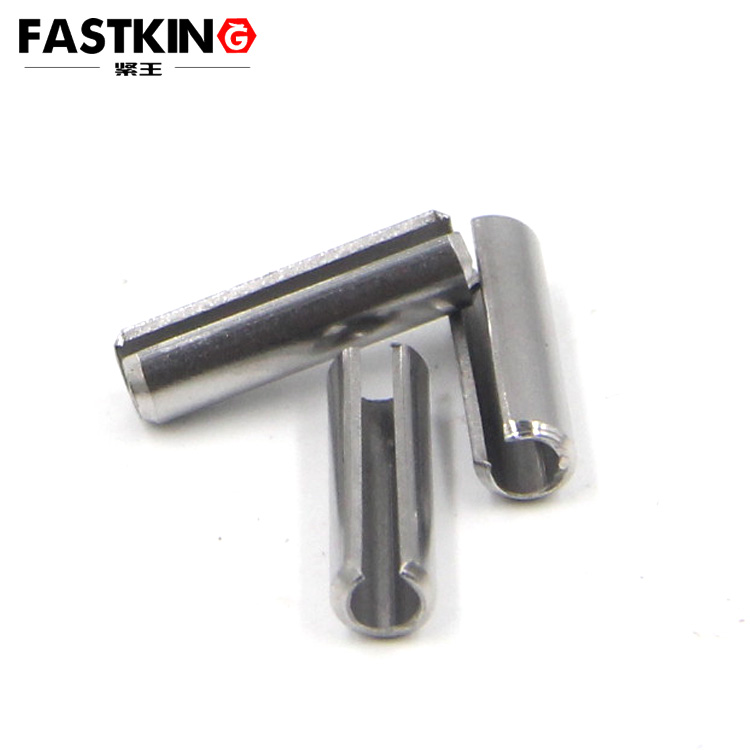

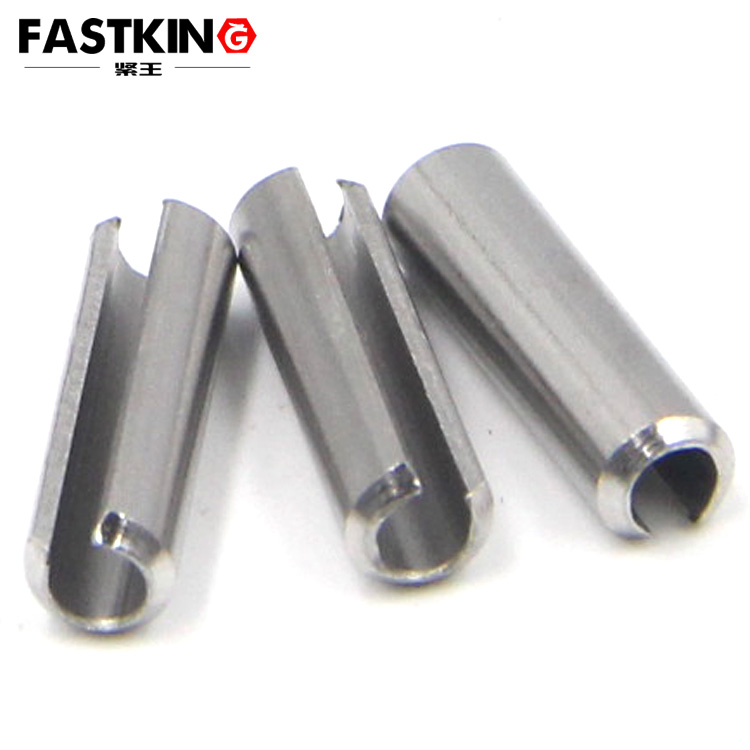

彈性圓柱銷DIN1481
- 產品描述：一種無頭中空的柱形體，軸向開槽，兩頭端部有倒角。
彈性圓柱銷又稱彈簧銷，是一種無頭中空的柱形體，軸向開槽，兩頭端部有倒角，用于零件之間的定位、連接、固定等；需具備良好的彈性及抗剪切力，這類銷的外徑比裝配孔徑稍大一點。
在機械裝配的緊固件體系中，彈性圓柱銷（又稱 “彈簧銷”）憑借 “無頭中空、軸向開槽” 的獨特結構，以及優異的彈性與抗剪切性能，成為解決零件定位、連接與固定難題的重要部件。它無需復雜安裝工具，依靠自身結構特性實現自適應裝配，既能適配尺寸偏差的銷孔，又能在振動環境中保持穩定，廣泛應用于汽車、家電、機械、電子等多個領域，完美平衡了裝配便利性與連接可靠性。
從結構設計來看，彈性圓柱銷的每一處細節都為 “彈性適配” 與 “穩定緊固” 服務。其主體為無頭中空的柱形體，相較于實心圓柱銷，中空結構不僅減輕了重量、降低了材料成本，更關鍵的是為彈性變形提供了空間 —— 當銷體受到擠壓時，中空腔室可通過輕微收縮吸收壓力，使銷體能夠自適應銷孔的尺寸偏差，避免因銷孔加工精度不足導致的裝配困難。軸向開槽是彈性圓柱銷的核心設計，槽縫通常貫穿銷體全長，部分型號會在槽口處做圓角處理，減少應力集中；這種開槽結構讓銷體具備徑向收縮與擴張的能力，安裝時銷體受擠壓沿槽縫收縮，輕松嵌入銷孔，安裝后則依靠彈性自動擴張，與銷孔內壁緊密貼合，形成穩定的過盈配合，有效防止松動。而兩頭端部的倒角設計，則起到引導作用，避免安裝時銷體端部劃傷銷孔內壁，同時降低插入阻力，讓裝配過程更順暢，尤其在自動化裝配生產線中，倒角設計能提升裝配效率，減少設備卡滯風險。
彈性圓柱銷的性能優勢集中體現在 “良好的彈性” 與 “可靠的抗剪切力” 上，這兩大特性使其能應對復雜工況。彈性是其區別于普通圓柱銷的核心特質：當設備運行產生振動或溫度變化導致零件熱脹冷縮時，彈性圓柱銷可通過自身的彈性變形吸收應力，避免銷體與銷孔之間出現間隙，進而防止零件松動。例如，汽車變速箱的同步器定位中，變速箱運轉時的高頻振動易導致普通圓柱銷松動，而彈性圓柱銷的彈性可始終保持與銷孔的緊密貼合，確保同步器精準工作。抗剪切力則保障了連接強度，彈性圓柱銷通常采用 65Mn 彈簧鋼、不銹鋼等高強度材料制成，經淬火、回火等熱處理工藝后，剪切強度可達 300-600MPa，能承受零件間的橫向載荷，如家電中電機端蓋與殼體的連接，彈性圓柱銷需抵御電機運轉時的扭矩，其抗剪切力可確保端蓋不會因受力而位移，保障設備穩定運行。
“外徑比裝配孔徑稍大” 的尺寸設計，是彈性圓柱銷實現穩定緊固的關鍵。通常情況下，彈性圓柱銷的外徑比裝配孔徑大 0.1-0.5mm（具體差值需根據材質彈性與銷孔直徑調整），這種輕微的過盈配合讓銷體安裝后能產生徑向擴張力，與銷孔內壁形成緊密接觸，既避免了間隙導致的松動，又不會因過盈量過大導致銷孔變形或銷體斷裂。例如，在塑料零件的連接中，塑料材質硬度較低，若過盈量過大易導致銷孔開裂，而彈性圓柱銷通過精準的外徑設計，可在保證緊固的同時保護塑料零件；在金屬零件的連接中，合理的過盈量則能提升連接的穩定性，滿足長期使用需求。
在實際應用中，彈性圓柱銷的適配場景極為廣泛。在汽車行業，它用于底盤懸掛系統的襯套定位、車門鉸鏈的連接，憑借彈性應對顛簸路況與溫度變化；在家電領域，洗衣機的滾筒支架、空調的壓縮機固定均依賴其實現穩定連接，同時簡化裝配流程；在電子設備中，微型彈性圓柱銷用于打印機、掃描儀的齒輪定位，小尺寸與彈性特性可滿足精密部件的裝配需求；在機械制造中，農業機械的連桿連接、紡織機械的羅拉定位，也需借助其抗剪切力與彈性，確保設備在高強度作業中可靠運行。此外，彈性圓柱銷還可用于零件的快速維修，當零件銷孔因磨損變大時，更換直徑稍大的彈性圓柱銷即可恢復連接功能，無需重新加工零件，大幅降低維修成本。
