- 珠海佳力五金制品有限公司
- +86-756-8586520
薄圓柱頭內(nèi)梅花不銹鋼螺絲-ISO14580
- 產(chǎn)品描述：薄圓柱頭內(nèi)梅花螺絲-ISO14580,GB2671.1,不銹鋼螺絲
薄圓柱頭內(nèi)梅花不銹鋼螺絲-ISO14580
一、標(biāo)準(zhǔn)與結(jié)構(gòu)：奠定緊固效果的基礎(chǔ)
1. GB2671.1 標(biāo)準(zhǔn)的核心規(guī)范
GB2671.1 明確界定了薄圓柱頭內(nèi)梅花不銹鋼螺絲的關(guān)鍵參數(shù)，直接影響緊固性能：

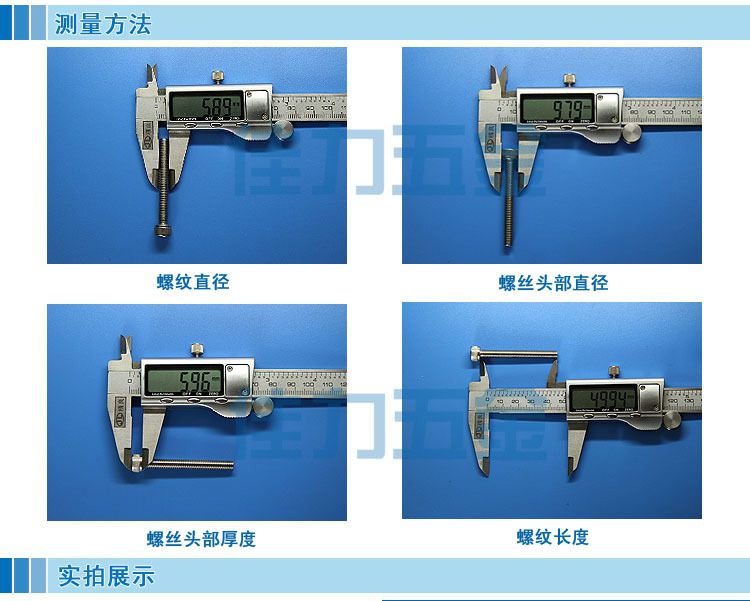

- 頭部尺寸：薄圓柱頭的 “薄” 體現(xiàn)在頭部高度僅為螺紋直徑的 0.3-0.5 倍（如 M3 螺絲頭部高度約 1.2mm，M5 約 2mm），遠(yuǎn)低于普通圓柱頭螺絲（頭部高度通常為螺紋直徑的 0.8-1 倍），可適配深度受限的安裝空間；頭部直徑為螺紋直徑的 1.5-1.8 倍（如 M4 頭部直徑約 6.5mm），確保與被連接件的接觸面積足夠，避免局部壓力過(guò)大導(dǎo)致基材損傷；
- 內(nèi)梅花槽規(guī)格：槽型采用國(guó)際通用內(nèi)梅花設(shè)計(jì)（常見(jiàn) T5-T20 規(guī)格，匹配對(duì)應(yīng)內(nèi)梅花扳手），槽壁與扳手齒牙貼合度高，嚙合深度比十字槽深 30%-50%，可有效傳遞擰緊扭矩，避免 “滑牙”（十字槽常見(jiàn)問(wèn)題）導(dǎo)致的緊固扭矩流失；
- 材質(zhì)要求：標(biāo)準(zhǔn)推薦使用 304、316 不銹鋼，304 材質(zhì)抗拉強(qiáng)度≥520MPa、屈服強(qiáng)度≥205MPa，316 材質(zhì)抗拉強(qiáng)度≥520MPa、屈服強(qiáng)度≥205MPa，且具備優(yōu)異耐腐蝕性，為長(zhǎng)期緊固提供力學(xué)與耐環(huán)境基礎(chǔ)。
2. 結(jié)構(gòu)設(shè)計(jì)對(duì)緊固效果的加持
薄圓柱頭內(nèi)梅花結(jié)構(gòu)的兩大設(shè)計(jì)亮點(diǎn)，直接提升緊固可靠性：
- 薄圓柱頭的壓力分散優(yōu)勢(shì)：相較于沉頭螺絲（頭部完全嵌入基材，易因應(yīng)力集中導(dǎo)致基材開(kāi)裂），薄圓柱頭通過(guò)平面接觸與被連接件貼合，接觸面積更大（如 M6 薄圓柱頭接觸面積約 28mm2，同規(guī)格沉頭約 20mm2），可將擰緊壓力均勻分散到基材表面，尤其適配鋁合金、塑料等軟質(zhì)基材，避免因局部壓力過(guò)大破壞基材，同時(shí)確保螺絲與基材的穩(wěn)定貼合，減少緊固后松動(dòng)風(fēng)險(xiǎn)；
- 內(nèi)梅花槽的扭矩傳遞優(yōu)勢(shì)：內(nèi)梅花槽的多齒嚙合結(jié)構(gòu)（通常為 6 齒或 12 齒），可將扳手的擰緊扭矩均勻傳遞到螺絲頭部，扭矩傳遞效率比十字槽高 40%-60%（十字槽易因單方向受力導(dǎo)致槽壁磨損，扭矩流失率可達(dá) 20%-30%）。實(shí)驗(yàn)數(shù)據(jù)顯示，在相同擰緊扭矩下（如 M5 螺絲施加 10N?m 扭矩），內(nèi)梅花槽螺絲的實(shí)際緊固預(yù)緊力比十字槽高 15%-20%，且反復(fù)拆卸 3-5 次后，槽型磨損率僅為十字槽的 1/3，仍能保持穩(wěn)定扭矩傳遞。
二、不同工況下的緊固效果表現(xiàn)
1. 精密電子領(lǐng)域：小空間高可靠性緊固
在智能手機(jī)主板、筆記本電腦硬盤等精密部件連接中，薄圓柱頭內(nèi)梅花不銹鋼螺絲 GB2671.1 的緊固效果體現(xiàn)在 “空間適配 + 防松穩(wěn)定”：
- 空間適配：主板與外殼的安裝間隙通常僅 1-2mm，薄圓柱頭（如 M2.5 頭部高度 1mm）可完全嵌入間隙，避免頭部突出導(dǎo)致部件干涉；內(nèi)梅花槽設(shè)計(jì)適配自動(dòng)化裝配的電動(dòng)內(nèi)梅花扳手，可實(shí)現(xiàn)精準(zhǔn)扭矩控制（如 M2 螺絲擰緊扭矩控制在 0.8-1.2N?m），確保每個(gè)螺絲的預(yù)緊力一致（偏差≤5%），避免因扭矩不均導(dǎo)致主板變形；
- 防松穩(wěn)定：304 不銹鋼材質(zhì)的彈性模量與主板基材（鋁合金）匹配度高，溫度變化（如手機(jī)充電時(shí)主板溫度升至 40-50℃）導(dǎo)致的熱脹冷縮差異小，可減少因熱應(yīng)力產(chǎn)生的松動(dòng)；內(nèi)梅花槽的防滑牙特性，確保后續(xù)維修拆卸時(shí)不會(huì)因槽型損壞導(dǎo)致螺絲無(wú)法取出，保障二次緊固的可靠性。
2. 醫(yī)療器械領(lǐng)域：潔凈環(huán)境耐蝕緊固
在手術(shù)器械（如牙科手機(jī)）、診斷儀器（如血糖儀）的連接中，該螺絲的緊固效果聚焦 “耐蝕 + 無(wú)污染物脫落”：
- 耐蝕緊固：醫(yī)療器械常接觸生理鹽水、消毒液等腐蝕性介質(zhì)，316 不銹鋼材質(zhì)的薄圓柱頭內(nèi)梅花螺絲（符合 GB2671.1）耐中性鹽霧≥1000 小時(shí)，可在腐蝕性環(huán)境中保持 2-3 年無(wú)銹蝕，避免因螺絲銹蝕導(dǎo)致緊固力衰減（銹蝕會(huì)使螺紋配合間隙增大，預(yù)緊力下降 30%-50%）；
- 潔凈緊固：薄圓柱頭的平滑表面無(wú)凹槽（區(qū)別于帶彈墊的螺絲），不易殘留灰塵、消毒液，符合醫(yī)療器械的潔凈要求；內(nèi)梅花槽的封閉性好，避免螺絲頭部積污導(dǎo)致的細(xì)菌滋生，同時(shí)緊固時(shí)無(wú)金屬碎屑脫落（普通螺絲槽型磨損易產(chǎn)生碎屑），確保醫(yī)療器械的使用安全。
3. 智能家居領(lǐng)域：振動(dòng)環(huán)境防松緊固
在智能門鎖電機(jī)、掃地機(jī)器人底盤連接中，該螺絲需抵御高頻振動(dòng)（如掃地機(jī)器人工作時(shí)振動(dòng)頻率 50-200Hz），其緊固效果通過(guò) “結(jié)構(gòu)防松 + 材質(zhì)韌性” 實(shí)現(xiàn)：
- 結(jié)構(gòu)防松：內(nèi)梅花槽與扳手的高嚙合度，可減少振動(dòng)導(dǎo)致的扭矩流失；薄圓柱頭與被連接件的緊密貼合，配合螺紋的自鎖性（細(xì)牙螺紋版本，如 M4×0.5，螺距小，螺紋升角小，自鎖系數(shù)高），可有效抵御振動(dòng)松動(dòng)；實(shí)驗(yàn)顯示，在 200Hz 振動(dòng)環(huán)境下，該螺絲經(jīng)過(guò) 10 萬(wàn)次振動(dòng)循環(huán)后，預(yù)緊力衰減率僅為 8%-10%，遠(yuǎn)低于十字槽螺絲（衰減率 25%-30%）；
- 材質(zhì)韌性：304 不銹鋼的延伸率≥40%，具備良好的韌性，振動(dòng)時(shí)可通過(guò)微小彈性形變吸收能量，避免螺絲因脆性斷裂導(dǎo)致緊固失效（普通碳鋼螺絲在高頻振動(dòng)下易出現(xiàn)螺紋斷裂）。
三、優(yōu)化緊固效果的策略
1. 選型優(yōu)化：匹配工況需求
- 材質(zhì)選擇：潮濕、腐蝕環(huán)境（如浴室智能鏡）選 316 不銹鋼；干燥常溫環(huán)境（如客廳智能音箱）選 304 不銹鋼；
- 螺紋規(guī)格：振動(dòng)場(chǎng)景優(yōu)先選細(xì)牙螺紋（如 M3×0.35），提升自鎖性；高載荷場(chǎng)景（如智能門鎖鎖體連接）選粗牙螺紋（如 M4×0.7），增強(qiáng)承載能力；
- 扭矩匹配：根據(jù)螺絲規(guī)格確定擰緊扭矩（如 M3 螺絲推薦扭矩 1.5-2N?m，M5 推薦 3-5N?m），通過(guò)扭矩扳手控制，避免扭矩過(guò)小導(dǎo)致緊固不牢，或扭矩過(guò)大導(dǎo)致螺絲斷裂、基材損壞。
2. 安裝優(yōu)化：提升緊固可靠性
- 表面處理：對(duì) 304 不銹鋼螺絲進(jìn)行鈍化處理（表面形成氧化鉻薄膜），可提升表面硬度（Hv≥200），減少安裝時(shí)的槽型磨損；
- 基材預(yù)處理：在軟質(zhì)基材（如塑料）上安裝時(shí)，先預(yù)鉆導(dǎo)向孔（孔徑比螺紋小徑大 0.1-0.2mm），避免螺絲擰入時(shí)基材開(kāi)裂，確保螺紋充分嚙合；
- 防松輔助：極端振動(dòng)場(chǎng)景（如工業(yè)機(jī)器人關(guān)節(jié)）可在螺絲與基材間涂抹厭氧膠（如樂(lè)泰 243），膠液固化后形成螺紋鎖止，進(jìn)一步提升防松效果（預(yù)緊力衰減率可降至 3% 以下）。
上一個(gè)：塑料尼龍法蘭六角螺母
下一個(gè)：外六角全牙螺栓
