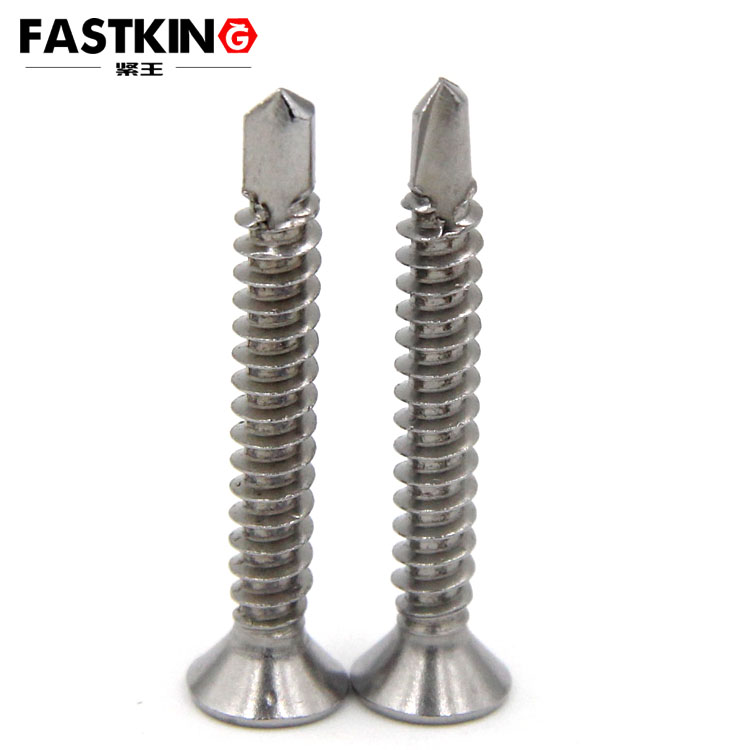

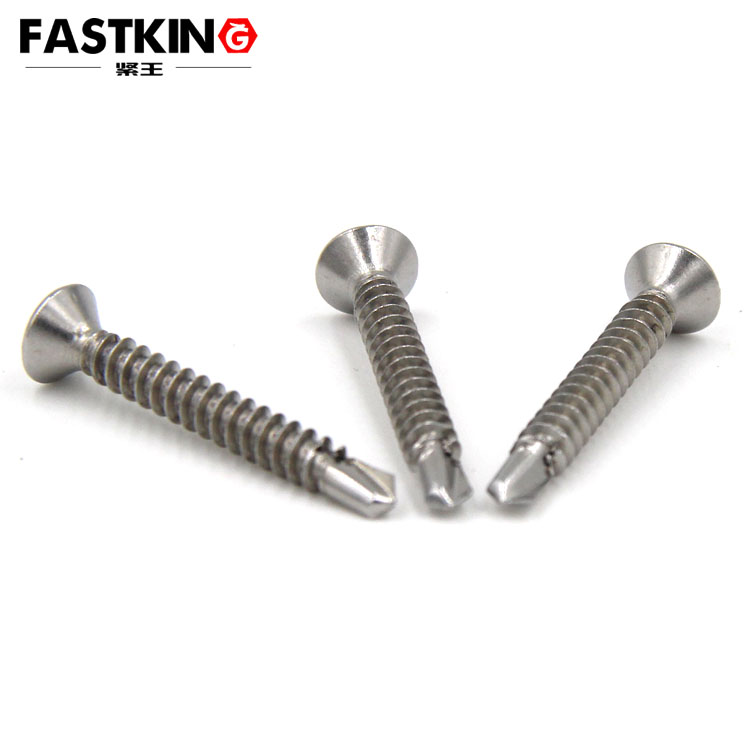

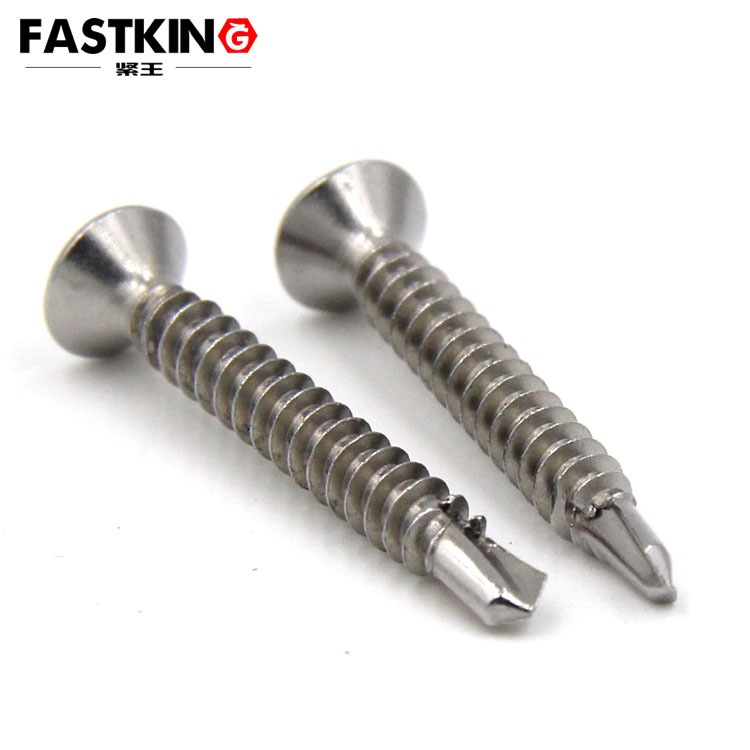

沉頭十字鉆尾DIN7504（P）
- 產品描述： 十字槽沉頭自攻自鉆螺釘也是國標號中常用的一種螺絲緊固件，它屬于自鉆尖尾的一種。 這種十字槽沉頭自攻自鉆螺絲帶有鉆尾尖,尖部像麻花鉆頭而得名,在裝配時螺釘能自行鉆出中心孔子,然后借助于臨近的螺紋部分在載體上孔內自攻擠削出與之配合的螺紋,故稱為自鉆自攻螺絲
產品定義：國標體系中的常用緊固件
十字槽沉頭自攻自鉆螺釘是國家標準（GB/T）中明確規范的一類螺絲緊固件，隸屬于 “自鉆尖尾螺釘” 范疇（對應國標如 GB/T 15856.1-2002《十字槽沉頭自鉆自攻螺釘》），廣泛應用于金屬板材、型材等薄型載體的連接場景，無需預鉆底孔即可完成裝配，大幅提升施工效率。
核心結構：“鉆尾 + 沉頭 + 十字槽” 的功能組合
該螺釘的結構設計圍繞 “自主鉆孔 - 自攻螺紋 - 平整裝配” 三大需求展開，關鍵部位特性如下：
- 鉆尾尖部：是其核心識別點，外形類似小型麻花鉆頭（帶有螺旋排屑槽），材質多為高強度滲碳鋼（如 1022A），經淬火處理后硬度達 HRC50-55，可在低碳鋼、鋁合金等載體上直接鉆孔，排屑槽能及時排出鉆孔產生的金屬碎屑，避免卡滯；
- 沉頭頭部：頭部為錐形沉頭設計，裝配后頭部可完全嵌入載體表面，形成平整外觀，避免突出結構刮擦或干涉其他部件，適用于對表面平整度要求高的場景（如家具面板、設備外殼）；
- 十字槽槽型：頭部開設標準十字槽（符合 GB/T 3098.11 對槽型精度的要求），適配 PH 系列十字螺絲刀或電動批頭，便于施加扭矩，且不易出現 “滑批” 現象，提升裝配穩定性。
工作原理：“鉆孔 - 自攻” 一體化裝配邏輯
區別于普通自攻螺釘需預鉆底孔、普通螺栓需配合螺母的使用方式，十字槽沉頭自攻自鉆螺釘通過 “兩步一體化” 實現緊固，具體流程如下：
- 第一步：自主鉆孔
裝配時，螺釘借助工具（如電動螺絲刀）的旋轉力，其鉆尾尖部與載體表面接觸并持續施壓，螺旋排屑槽隨旋轉切削載體材料，逐步鉆出與螺釘桿徑匹配的中心孔（鉆孔直徑略小于螺紋小徑），無需額外使用鉆頭預打孔；
- 第二步：自攻成型螺紋
當鉆尾完全穿透載體或達到預設深度后，螺釘桿部的螺紋段隨即進入鉆孔。由于螺紋牙型為自攻型（牙頂角通常為 60°，牙高略大于普通螺紋），旋轉過程中螺紋會擠壓鉆孔內壁的載體材料，迫使材料發生塑性變形，最終在孔內形成與螺釘螺紋精準配合的內螺紋；
- 最終緊固
隨著持續擰緊，沉頭頭部逐漸嵌入載體表面，直至與載體平齊，此時螺紋副形成可靠嚙合，實現載體的緊固連接，整個過程無需其他輔助零件（如墊圈、螺母）。
適用場景與國標參考
該螺釘憑借 “無預孔裝配” 的優勢，主要用于厚度≤6mm 的低碳鋼板、鍍鋅鋼板、鋁合金型材等載體，典型應用包括：
- 家電行業：冰箱、洗衣機外殼的面板連接；
- 建筑行業：輕鋼龍骨、彩鋼板的固定；
- 汽車行業：車身附件（如擋泥板、裝飾件）的裝配；
- 國標參考：除 GB/T 15856.1 外，還可參考 GB/T 3098.11（緊固件機械性能 自鉆自攻螺釘）對其抗拉強度、硬度等力學性能的規定，確保選型符合場景需求。
