六角頭頭部帶孔螺栓

一、產品定義與結構特征

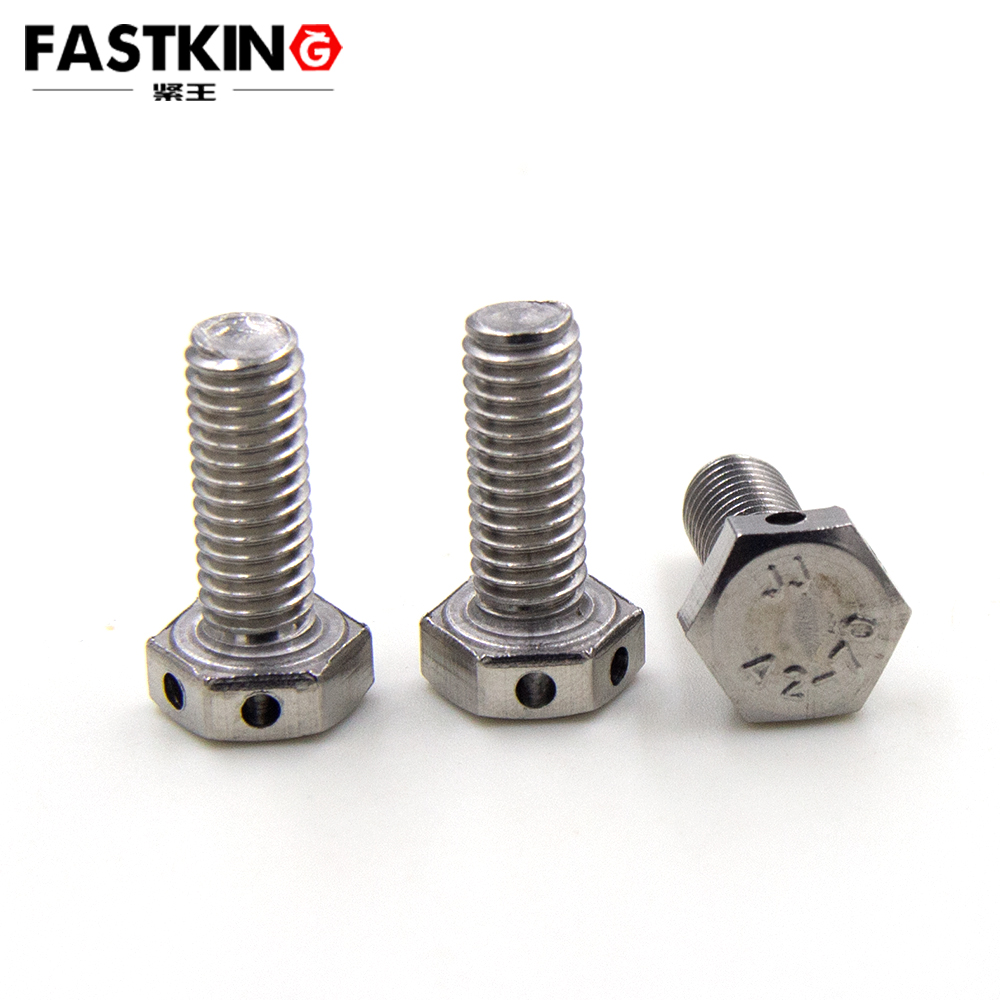

六角頭頭部帶孔螺栓是一種具有六角形頭部和軸向通孔的緊固件，其頭部孔洞設計允許繩索、鎖銷等柔性連接件穿過，實現額外固定或懸掛功能。產品按精度等級分為A級和B級，其中A級精度更高，適用于對尺寸公差要求嚴格的場合；B級則用于一般工業應用。標準覆蓋的螺紋公稱直徑范圍為5mm至48mm，涵蓋細桿、細牙等變型分類，形成完整的緊固件解決方案。

二、典型應用場景

該螺栓廣泛應用于需要二次固定的工程領域，例如：

• ?電力設施?：用于高壓輸電塔的拉線固定，通過頭部孔洞連接鋼絲繩增強穩定性。
• ?建筑工程?：在鋼結構連接中，配合開口銷使用可防止螺栓松動，提升抗震性能。
• ?機械裝配?：適用于吊裝設備、傳送帶系統等需要懸掛或牽引的部件。

三、核心尺寸參數

標準詳細規定了螺栓的幾何尺寸，確保不同廠商產品的互換性。關鍵參數包括：

• ?螺紋規格?：M5至M48，每檔直徑對應特定的螺紋長度和螺距。

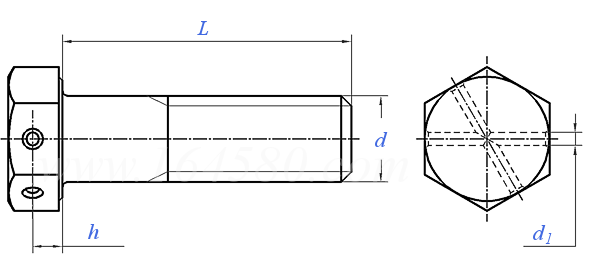

• ?頭部尺寸?：六角頭對邊寬度（S）、高度及孔徑（d1），例如M10螺栓的頭部對邊寬度為17mm，孔徑為3.2mm。
• ?長度范圍?：根據直徑不同，螺紋長度從16mm到300mm不等，滿足多樣化的裝配需求。
  尺寸數據按優選規格和非優選規格分類，優化了供應鏈管理。

四、材料與機械性能

• ?材料選擇?：主要采用碳鋼或合金鋼，兼顧強度與成本效益。
• ?性能等級?：標準刪除了舊版中的9.8級，新增了更符合現代工程需求的強度等級，如8.8級和10.9級，抗拉強度分別達到800MPa和1000MPa。
• ?表面處理?：推薦鍍鋅、熱浸鍍或達克羅工藝，提升耐腐蝕性，適應戶外或潮濕環境。

五、制造工藝與質量控制

• ?工藝要點?：包括冷鐓成型、螺紋加工（滾壓或切削）、頭部鉆孔及熱處理（淬火+回火）。
• ?檢驗規則?：實施型式試驗與抽樣檢查，測試項目涵蓋尺寸公差、機械性能（如拉伸試驗）和表面缺陷檢測。
• ?標記要求?：每件產品需標注規格型號、性能等級和制造商代碼，便于追溯。

六、標準更新與技術改進

相較于1988版，2020版標準進行了多項優化：

• ?結構優化?：將尺寸表分為優選與非優選規格，簡化選型流程。
• ?性能升級?：引入更高強度等級，滿足現代裝備輕量化需求。
• ?引用整合?：明確引用GB/T 5782（螺栓通用技術條件）和GB/T 5278（銷孔尺寸），形成協同標準體系。
